Pourquoi mesurer une fissure plutôt que se fier à l'œil
L'œil humain distingue mal un mouvement de moins d'un millimètre, surtout lorsqu'il se produit progressivement sur plusieurs semaines. Une fissure peut ainsi sembler « toujours pareille » d'une visite à l'autre alors qu'elle a réellement bougé, ou inversement paraître s'être aggravée simplement parce que l'éclairage ou l'angle de vue a changé.
En Île-de-France, les sols argileux ajoutent une difficulté supplémentaire : beaucoup de fissures « respirent » naturellement avec les saisons, se resserrant l'hiver et se rouvrant l'été sous l'effet du retrait-gonflement des argiles. Sans mesure chiffrée, il est impossible de distinguer cette respiration saisonnière normale d'une évolution réellement préoccupante.
Les 3 familles de fissuromètres et laquelle choisir
| Type | Précision indicative | Ce qu'il mesure | Quand le choisir |
|---|---|---|---|
| Témoin en plâtre ou en verre | Aucune mesure chiffrée : casse ou ne casse pas | Qu'un mouvement a eu lieu, sans le quantifier | Premier repérage rapide et peu coûteux, avant d'investir dans un instrument gradué |
| Jauge à réglet ou à vernier | De l'ordre du dixième de millimètre | L'écartement horizontal de la fissure | Suivi ponctuel simple, relevé manuel à l'œil ou à la loupe |
| Plaques articulées à trois points | De l'ordre du dixième de millimètre | L'écartement ET le décalage vertical (cisaillement) dans le même repère | Suivi rigoureux sur plusieurs mois, notamment pour une fissure suspectée d'origine structurelle |
| Fissuromètre digital / capteur | Souvent inférieure au dixième de millimètre, avec enregistrement automatique | L'écartement en continu, parfois horodaté | Suivi de précision confié à un professionnel, ou fissure difficile d'accès pour des relevés manuels réguliers |
Anatomie d'un fissuromètre à plaques : ce que chaque repère signifie
Le modèle à plaques articulées est le plus utilisé en suivi professionnel, car il quantifie à la fois l'ouverture et le décalage vertical de la fissure. Voici les quatre repères à connaître pour le lire correctement.
Plaque fixe scellée
Collée d'un côté de la fissure à l'époxy ou au plâtre à prise rapide ; elle porte la grille millimétrée qui sert de référence à chaque relevé.
Plaque mobile
Scellée de l'autre côté de la fissure, elle glisse librement sur la plaque fixe au gré des mouvements du support.
Grille graduée
Repères espacés d'un millimètre (parfois d'un demi-millimètre) permettant de lire l'écartement horizontal et le décalage vertical.
Repère de lecture
Croix ou flèche solidaire de la plaque mobile : sa position sur la grille, comparée à la lecture initiale, donne la mesure du mouvement en millimètres.
Chaque relevé consiste à noter la position du repère de lecture sur la grille et à la comparer à la lecture d'origine : l'écart cumulé donne l'ampleur du mouvement depuis la pose.
Poser et relever un fissuromètre en 5 étapes
-
Nettoyer la fissure et ses abords
Dépoussiérer et dégraisser la zone de part et d'autre de la fissure sur quelques centimètres, pour que la colle adhère au support porteur et non à un enduit friable.
-

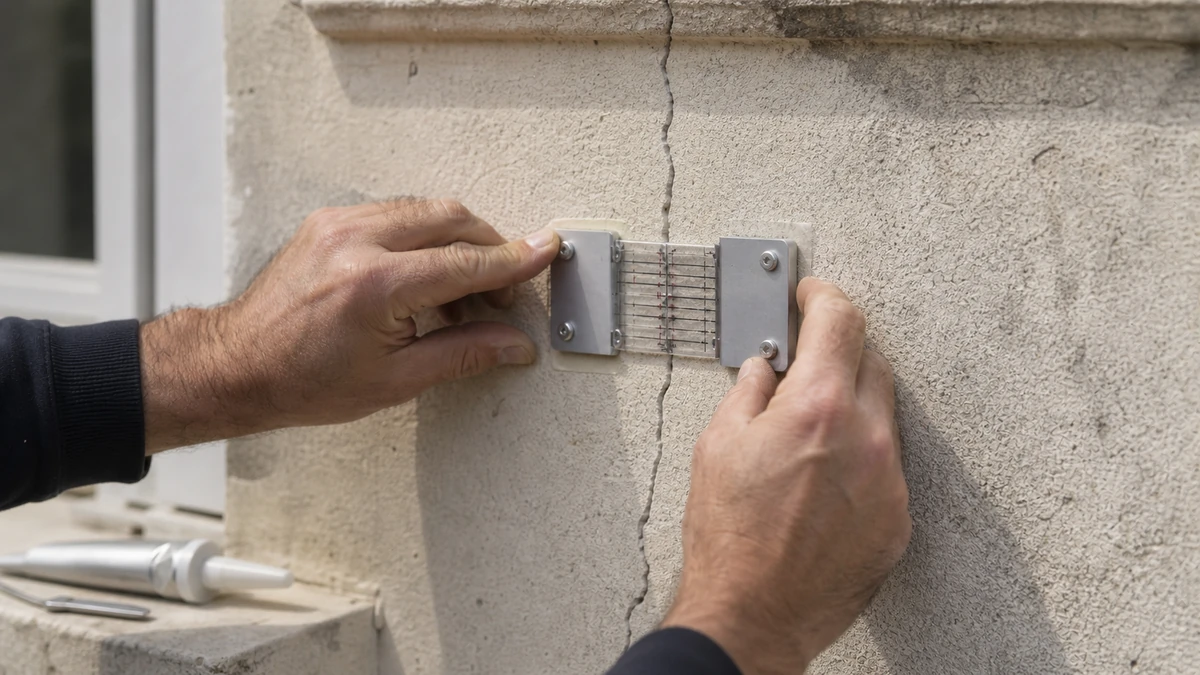

Positionner les plaques à cheval sur la fissure
Coller chaque plaque bien à plat, en veillant à ce que la fissure soit centrée entre les deux repères et que les plaques restent solidaires du support, pas de l'enduit de finition.
-
Attendre le séchage avant le relevé zéro
Respecter le temps de prise indiqué par le fabricant avant de noter la première lecture, qui sert de référence à tous les relevés suivants.
-

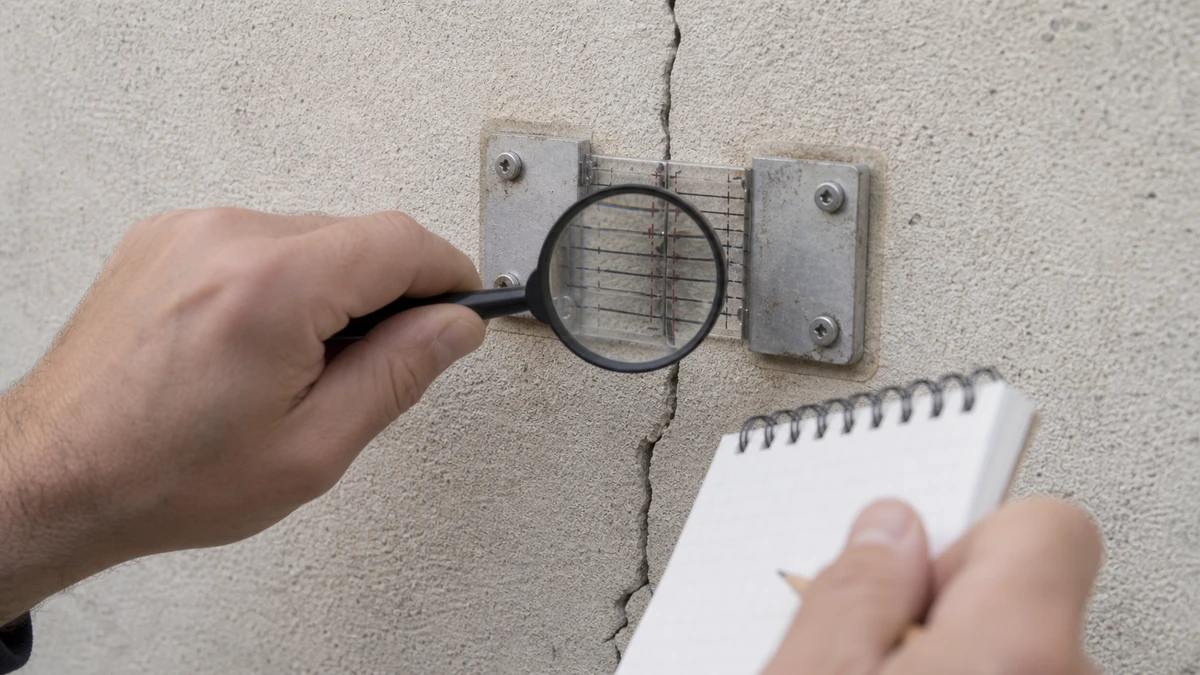

Effectuer un relevé tous les 1 à 3 mois
Noter la date et la position du repère sur la grille à intervalle régulier, idéalement toujours par la même personne et sous le même éclairage pour limiter les erreurs de lecture.
-
Consigner les résultats sur au moins un cycle saisonnier
Conserver l'historique complet (dates, mesures, photos) sur douze mois si possible : les fissures liées au retrait des argiles bougent naturellement entre l'été et l'hiver, un seul relevé ne suffit jamais à conclure.
Interpréter l'évolution : les signes qui doivent alerter
- Le mouvement mesuré continue de progresser d'un relevé à l'autre, sans se stabiliser après plusieurs mois.
- L'écart cumulé dépasse plusieurs millimètres sur la durée du suivi, ou s'accélère nettement par rapport aux premiers relevés.
- Un décalage vertical (cisaillement) apparaît en plus de l'écartement horizontal, signe possible d'un tassement différentiel.
- La fissure s'accompagne d'autres désordres : porte ou fenêtre qui coince, nouvelle fissure qui apparaît ailleurs sur le bâti.
Un fissuromètre ne remplace pas un diagnostic
Un fissuromètre confirme ou infirme une évolution, il n'établit jamais la cause du désordre ni son niveau de gravité structurel. Dès qu'un des signes ci-dessus apparaît, l'évaluation des risques structurels par un ingénieur devient la priorité, indépendamment de la poursuite du suivi.
Faut-il le poser soi-même ou faire appel à un professionnel ?
Pour une fissure sans caractère d'urgence, poser soi-même un témoin ou une jauge graduée est tout à fait envisageable : le geste est simple et le matériel accessible, de quelques euros pour un témoin en plâtre à quelques dizaines d'euros pour des plaques graduées.
Dès qu'un doute structurel existe, ou qu'un relevé daté et opposable est nécessaire pour un dossier d'assurance ou une procédure, la pose et le suivi par un expert indépendant deviennent préférables : le rapport qui en résulte a une valeur que ne peut avoir un carnet de mesures personnel.
En résumé, deux logiques bien distinctes selon le contexte :
Pose et suivi par vous-même
- Adapté à une fissure sans caractère d'urgence, pour un premier suivi
- Coût limité : de quelques euros (témoin) à quelques dizaines d'euros (plaques graduées)
- Relevés à consigner vous-même avec rigueur (date, photo, mesure)
Pose et suivi par un professionnel
- Recommandé dès qu'un doute structurel existe ou pour un dossier assurance/juridique
- Rapport daté et signé, opposable en cas de litige
- Interprétation croisée avec les autres signes du bâti (façade, fondations, ouvertures)
