Ce que porte un entrait de fermette, et ce qu'exige un plancher habitable

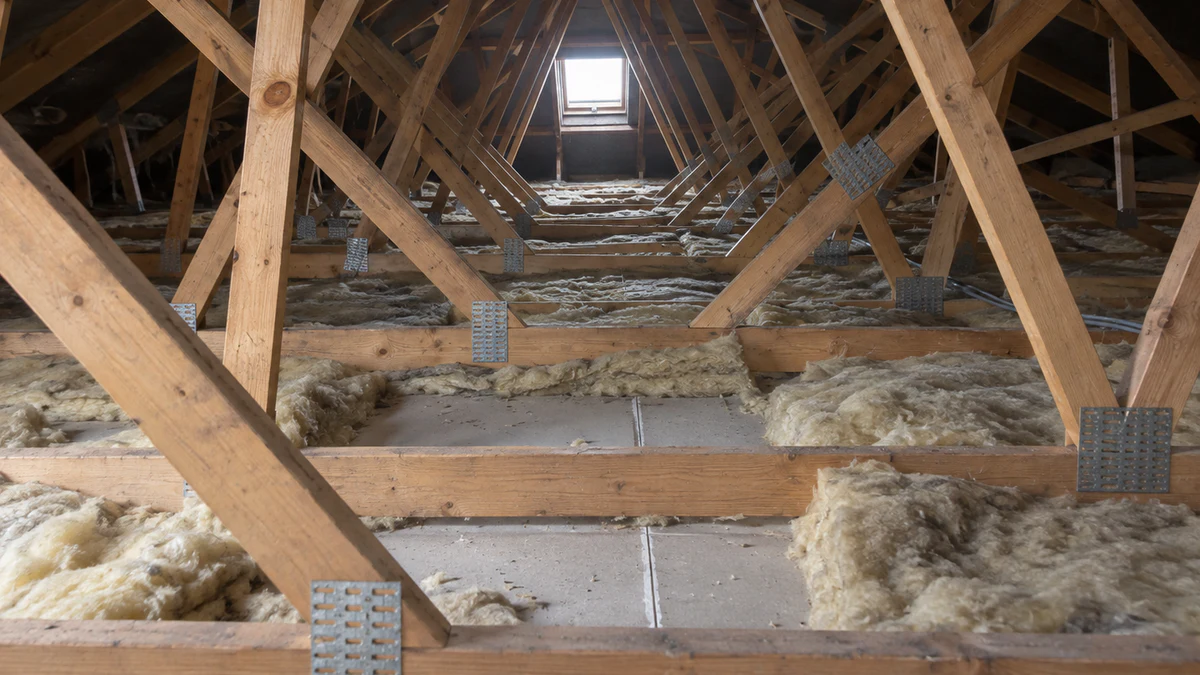

La charpente industrielle, ou fermette, équipe l'essentiel des maisons individuelles construites en France depuis les années 1970. Son principe est l'économie de matière : au lieu de sections massives, des barres minces assemblées en triangles, reliées par des connecteurs métalliques à dents, et répétées tous les 60 cm. Chaque barre est calculée au plus juste pour l'effort précis qu'elle reprend, et pour aucun autre.
L'entrait, la barre horizontale du bas, travaille en traction. Il retient l'écartement que la poussée du toit exerce sur les deux murs de façade. Sa section courante, de l'ordre de 36 mm par 97 à 120 mm, n'a rien à voir avec une solive de plancher : pour une même portée de 4 m, un plancher d'habitation appelle des solives d'environ 75 mm par 225 mm posées tous les 40 cm. Le rapport de matière est sans ambiguïté.
Ce pour quoi l'entrait a été calculé, ce que demande une pièce habitable
La charge d'entretien de la colonne de gauche n'est pas cumulable avec un usage permanent : elle couvre le passage occasionnel d'une personne pour une réparation, pas le poids installé d'une chambre. C'est la raison pour laquelle les deux colonnes ne se comparent pas total à total, mais usage à usage.
Charges d'exploitation : NF EN 1991-1-1 (Eurocode 1), catégorie A. Charges permanentes : ordres de grandeur courants, à confirmer par la note de calcul du projet.
Le chiffre à retenir n'est pas un total mais un rapport. Une fois additionnées les charges permanentes nouvelles et la charge d'exploitation réglementaire, un plancher de combles habitables demande couramment deux à trois fois ce que la charpente d'origine a été calculée pour reprendre. Aucune marge de sécurité ne couvre un tel écart, parce que les Eurocodes dimensionnent au plus près et ne laissent pas de réserve cachée.

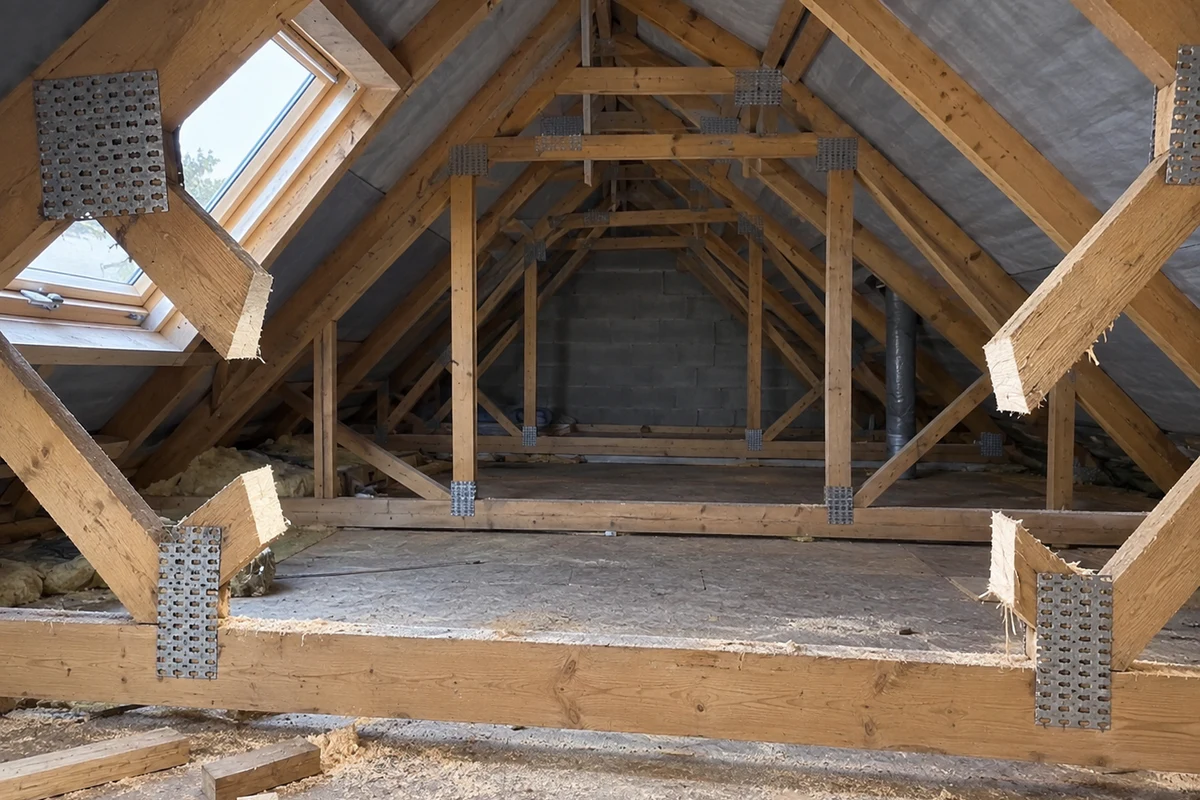

Couper une fermette ne fait pas descendre le plancher, cela fait écarter le toit
Une fermette n'est pas un assemblage de pièces indépendantes, c'est un triangle. Les barres obliques intérieures, appelées fiches et contrefiches, ne sont pas des obstacles décoratifs : elles empêchent les membrures de flamber et redistribuent la charge de toiture vers les appuis. Les supprimer pour dégager un volume revient à retirer les diagonales d'une poutre en treillis.
L'erreur est d'autant plus tentante que le résultat immédiat est spectaculaire et rassurant : le comble devient praticable, rien ne bouge, rien ne craque. Le mécanisme de ruine d'une triangulation n'est pas instantané. Il est progressif, et il se manifeste ailleurs que là où la coupe a été faite. Les autres pathologies propres au bois de charpente, insectes, humidité, défaut d'assemblage, se lisent dans le diagnostic des fissures de charpente et de toiture bois, et il est fréquent qu'elles se cumulent avec une surcharge.
Anatomie d'une fermette et chemin de la défaillance
Le point important est le décalage : la cause est dans les combles, le symptôme se lit au niveau habité. Un diagnostic qui commence par la fissure et ne monte jamais sous le toit passe à côté du mécanisme.
Lecture structurelle des charpentes industrielles triangulées, NF DTU 31.3 et principes de l'Eurocode 5.
Les fissures qui trahissent un plancher de combles surchargé
Un plancher trop souple ne casse pas, il fléchit. Et c'est cette flèche, imperceptible à l'œil quand on marche dessus, qui fissure les ouvrages rigides solidaires de la structure : le plafond de l'étage inférieur, les cloisons montées dessous, les angles des portes. C'est la raison pour laquelle le désordre se lit d'abord au plafond de la pièce située dessous, dont les tracés caractéristiques sont répertoriés dans le dossier consacré à la fissure de plafond.
Les Eurocodes ne raisonnent pas en rupture mais en limites de service. Pour un plancher courant, la flèche admissible est de l'ordre de la portée divisée par 300. Lorsque des cloisons fragiles reposent dessus, on descend souvent à la portée divisée par 500. Sur 4 m de portée, cela fait respectivement 13 mm et 8 mm : au-delà, l'ouvrage tient encore mais les finitions, elles, ont déjà cédé.
Flèche d'un plancher de 4 m de portée et symptôme correspondant
Une fissure de plafond qui réapparaît systématiquement au même endroit après rebouchage n'est pas un défaut de finition : c'est un ouvrage rigide collé sur une structure qui bouge encore.
Seuils de flèche : NF EN 1995-1-1 (Eurocode 5) et NF DTU 31.1. Symptômes : observations de terrain, l'ordre d'apparition varie selon la rigidité des finitions.
Cette lecture par la flèche explique un phénomène qui déroute beaucoup de propriétaires : les fissures apparaissent non pas pendant le chantier, mais après l'emménagement. Tant que les combles sont vides, la charge d'exploitation est nulle. Elle arrive avec le lit, l'armoire, la bibliothèque et les occupants. Le même mécanisme, quand il vient d'un affaissement du support et non du plancher lui-même, se lit dans un affaissement de dalle ou de plancher, dont les signes sont proches mais l'origine bien différente.
Les trois solutions structurelles, et ce qu'elles coûtent en hauteur
Aucune solution ne consiste à renforcer l'entrait. Une barre calculée en traction ne devient pas une solive parce qu'on la double : le problème n'est pas sa résistance propre mais le fait qu'elle appartient à un système triangulé dont l'équilibre dépend de chaque barre.
Les trois voies réellement praticables se distinguent par ce qu'elles consomment de hauteur sous plafond, qui est la ressource rare d'un comble. Sous 1,80 m de hauteur libre, le calcul de surface habitable ne compte plus rien, et un plancher qui mange 25 cm peut faire basculer la faisabilité du projet.
| Solution | Principe | Hauteur consommée | Fermettes conservées |
|---|---|---|---|
| Plancher porteur indépendant | Nouvelles solives ou profilés posés sur les murs porteurs, désolidarisés des entraits | 18 à 28 cm | Oui, elles ne portent plus que le toit |
| Poutres de report et plancher partiel | Deux poutres maîtresses reprennent les charges et libèrent un volume central | 22 à 35 cm sous les poutres | Oui, avec diagonales reprises localement |
| Remplacement de charpente | Dépose complète et pose d'une charpente traditionnelle ou de fermettes à comble aménageable | Nulle, le volume est conçu pour | Non, elles sont déposées |
La solution la moins chère au devis est souvent la plus chère au bilan

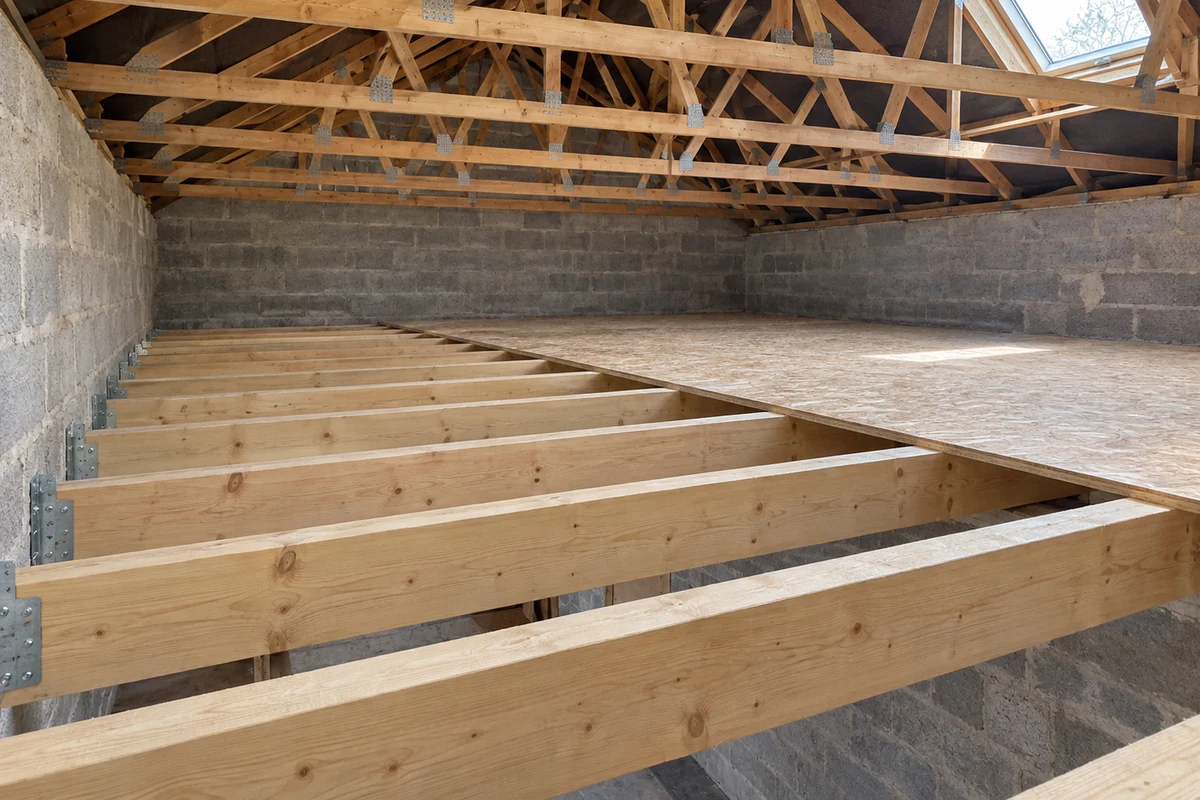

Le plancher porteur indépendant est la voie la plus fréquente parce qu'elle évite de toucher à la couverture. Mais elle impose de vérifier que les murs qui vont recevoir les nouveaux appuis peuvent les encaisser, ce qui renvoie aux fondations. Sur un pavillon ancien sans chaînage, l'appui ponctuel d'une poutre peut concentrer plusieurs tonnes sur un mètre linéaire de maçonnerie qui n'a jamais rien porté d'autre qu'elle-même. La vérification descend jusqu'au sol, pas jusqu'au mur. Le mécanisme est le même que celui qui fait travailler la jonction entre une extension et le bâti existant : deux parties du bâtiment qui ne reçoivent pas la même charge ne descendent pas à la même vitesse.
Ce que regarde une étude de structure avant de dire oui
L'aménagement de combles fait partie des projets où la note de calcul précède utilement le devis. Elle coûte une fraction du chantier et elle détermine ce que le chantier doit être. Le déroulé et le budget d'une étude de structure sur maison individuelle se comparent facilement au surcoût d'une reprise après coup, qui suppose de démonter ce qui vient d'être posé.
-
Relevé de la charpente et identification du type
Fermette industrielle, charpente traditionnelle ou plancher béton ne posent pas le même problème. Sur fermette, l'expert relève l'entraxe réel, la section des membrures et l'état des connecteurs à dents, qui sont le point faible de ces assemblages.
-
Lecture des appuis et des murs de rive
Le nouveau plancher va reporter ses charges quelque part. L'étude identifie les murs capables de les reprendre, distingue les murs porteurs des cloisons de distribution, et repère les ouvertures existantes qui interdisent un appui à cet endroit.
-
Descente de charges jusqu'aux fondations
C'est l'étape que les projets de combles sautent le plus souvent. Ajouter un niveau habité modifie la charge transmise au sol. Sur un terrain argileux francilien, cette variation peut suffire à réveiller un tassement.
-
Vérification de la flèche, pas seulement de la résistance
Un plancher peut être largement résistant et pourtant inacceptable. Le dimensionnement est presque toujours gouverné par la flèche admissible, donc par le confort et par l'intégrité des finitions, pas par la rupture.
-
Relevé contradictoire de l'existant avant travaux
Photographier et mesurer les fissures préexistantes avant le chantier évite le débat sans issue qui suit toute apparition de désordre. Un relevé à la jauge fissurométrique daté sert de point zéro opposable.
Combles déjà aménagés : reprendre le dossier dans le bon ordre
Beaucoup de propriétaires découvrent le problème en achetant. Les combles sont aménagés, habitables, parfois déclarés en surface taxable, et les fissures sont là. La question n'est alors plus de savoir si le projet est faisable, mais qui répond de ce qui a été fait.
