Fissure horizontale sous un toit-terrasse ou un acrotère : la dalle qui pousse les murs

La fissure qui se lit en haut du mur, pas en bas

Un désordre de fondation se lit depuis le bas : il part d'un angle, d'un appui de fenêtre du rez-de-chaussée, et monte en s'élargissant vers le point qui s'est affaissé. La fissure due à une dalle de toiture fait l'inverse. Elle naît au sommet de la maçonnerie, court à l'horizontale sous le niveau du plafond, et reste souvent confinée au dernier rang de blocs ou de briques. Le bas du mur est intact.

Cette position n'a rien d'un hasard. C'est l'endroit où la dalle repose sur le mur, et donc le seul point où son mouvement se transmet à la maçonnerie. La fissure horizontale a plusieurs origines possibles sur un mur de maison, mais celle-ci a une signature géométrique très précise, que la coupe ci-dessous décompose.

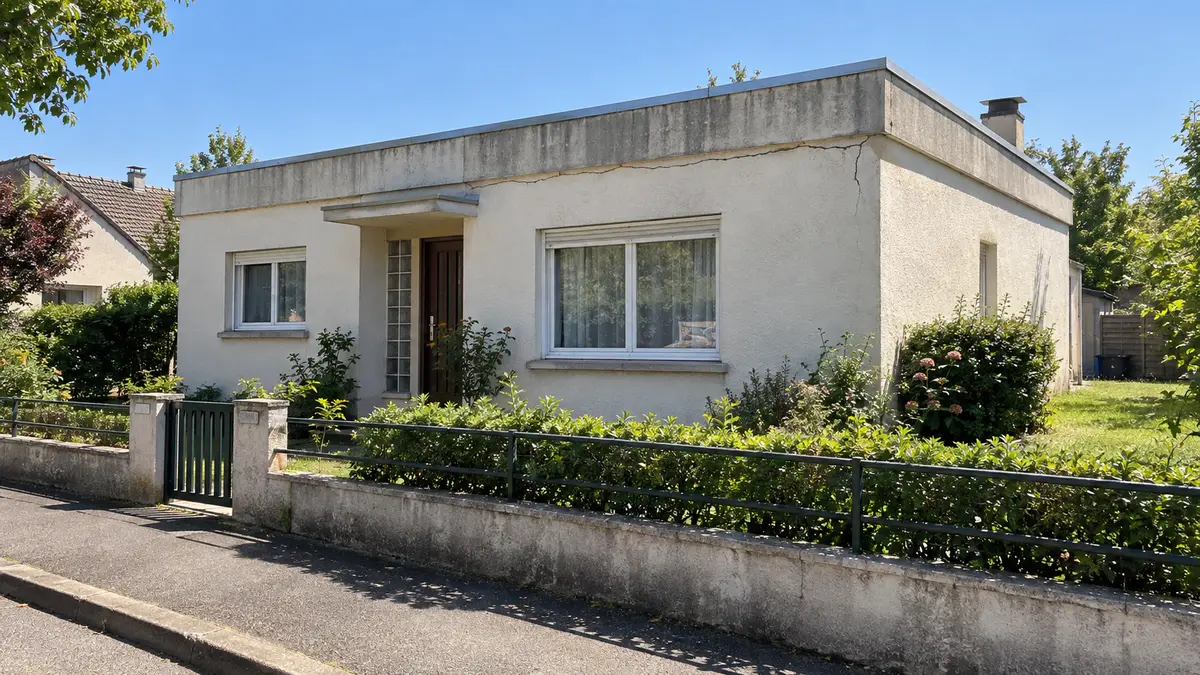

Le repère le plus parlant est souvent celui de l'angle. Vue de l'extérieur, la fissure part de la sous-face de la dalle au coin de la maison et descend en biais sur un ou deux rangs, comme si le coin avait été poussé vers le jardin. C'est exactement ce qui s'est passé : la dalle, en s'allongeant, a emporté l'angle de la maçonnerie qui la porte.

Combien une dalle de toiture s'allonge vraiment

Le béton armé se dilate d'environ 10 millionièmes de sa longueur par degré, valeur retenue par l'Eurocode 2 pour le calcul des structures. Le chiffre paraît infime. Il ne l'est plus quand on le rapporte à la longueur d'une toiture et à l'écart de température qu'elle subit réellement.

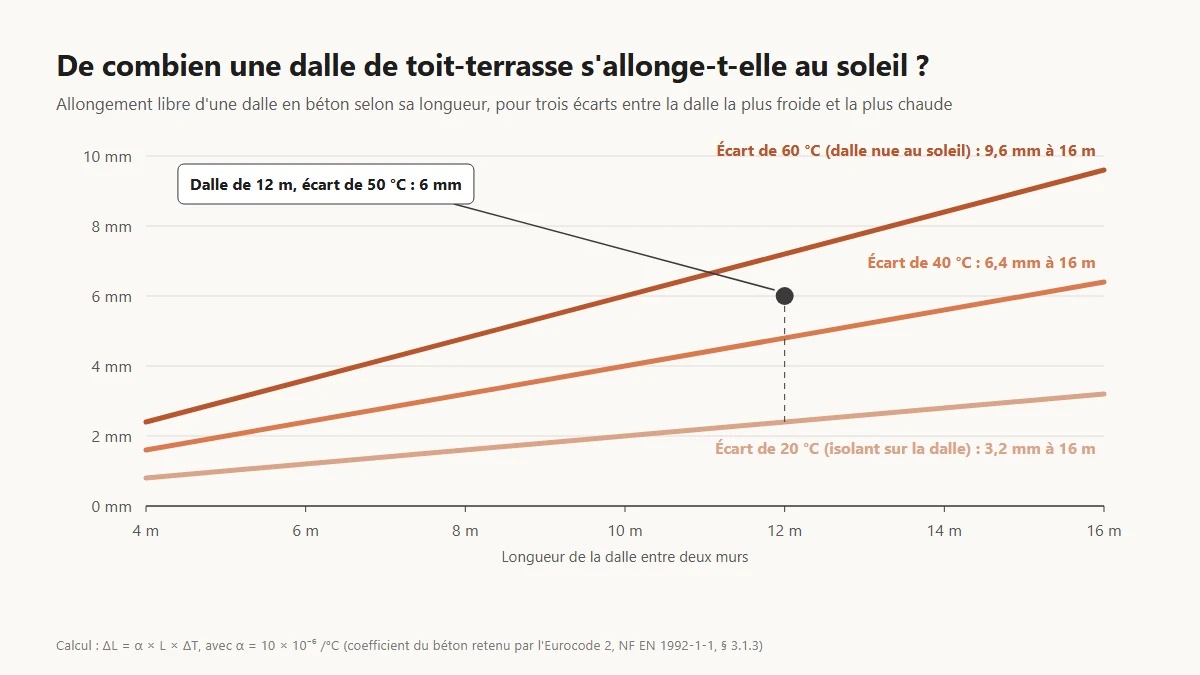

Une membrane d'étanchéité bitumineuse sombre, en plein soleil de juillet, dépasse couramment 60 °C en surface. La même toiture descend sous zéro une nuit claire de janvier. Si la dalle n'est pas protégée par un isolant posé au-dessus d'elle, elle suit une bonne partie de cet écart. Le graphique suivant applique le coefficient réglementaire à des longueurs de toiture courantes.

Six millimètres ne font pas tomber une maison. Mais une maçonnerie de blocs ne supporte pratiquement aucun allongement imposé : elle fissure dès quelques dixièmes de millimètre par mètre. Le mouvement ne se répartit pas sur toute la hauteur du mur, il se concentre là où la dalle accroche, et il revient chaque jour. Au bout de quelques étés, la fissure est ouverte, et elle respire. Sur un bâtiment long, le même raisonnement s'applique aux façades elles-mêmes, ce qui explique les exigences de coupure détaillées dans l'analyse du joint de dilatation absent ou défaillant, un ouvrage distinct de celui dont il est question ici.

Tout dépend de l'endroit où l'isolant a été posé

Deux maisons à toit-terrasse de même surface, construites la même année, peuvent se comporter à l'opposé. La différence ne tient ni au béton ni aux murs, mais à la position de l'isolant thermique par rapport à la dalle.

Quand l'isolant est posé sur la dalle, sous l'étanchéité, on parle de toiture chaude : la dalle reste du côté intérieur, à la température de la maison, et ne subit presque aucune variation. Quand l'isolant est posé sous la dalle, en plafond de l'étage, ou qu'il n'y en a pas du tout, la dalle se retrouve du côté extérieur et encaisse tout l'écart thermique. C'est la configuration la plus répandue sur les pavillons antérieurs aux réglementations thermiques de 1974 et 1982, et sur beaucoup d'extensions réalisées sans maître d'œuvre.

Cette lecture a une conséquence pratique immédiate. Un propriétaire qui voit apparaître des fissures en tête de mur deux ou trois ans après avoir isolé ses plafonds par l'intérieur ne doit pas chercher du côté du sol : le calendrier des travaux est déjà un indice. C'est le même type de raisonnement, où l'on recoupe la date d'apparition avec les interventions sur le bâti, qu'applique une identification du type de fissure avant de conclure à une cause.

L'acrotère, ce muret qui fissure pour ses propres raisons

L'acrotère est le relevé qui borde la toiture-terrasse et contre lequel l'étanchéité remonte. C'est l'élément le plus exposé de toute la maison : ensoleillé sur ses deux faces, sans aucune masse autour de lui pour amortir la chaleur, et solidaire d'une dalle qui bouge. Il accumule donc deux contraintes, le retrait du béton dans les premiers mois et la dilatation thermique ensuite.

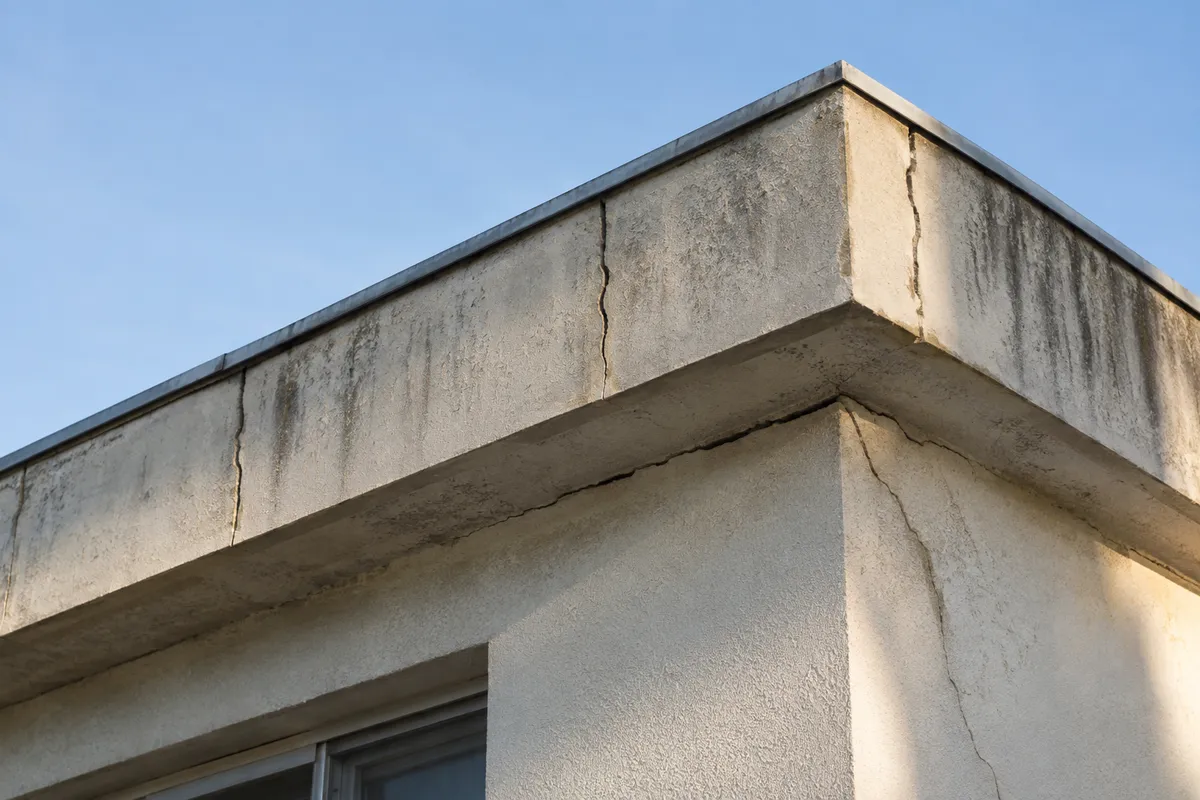

Un acrotère en béton coulé sans joint fissure presque toujours verticalement, à intervalles assez réguliers, comme si on l'avait découpé en tronçons. Ces fissures sont généralement peu dangereuses pour la structure. Celle qui mérite toute l'attention est la fissure horizontale à la base de l'acrotère, au raccord avec la dalle, parce qu'elle passe derrière le relevé d'étanchéité et laisse entrer l'eau sous la membrane.

Les coulures sombres qui descendent sous un acrotère fissuré sont un signe à ne pas négliger. Elles indiquent que l'eau traverse déjà la maçonnerie en tête de mur, avec à terme un risque de corrosion des armatures de la dalle et de l'acrotère. Le lien entre fissure et eau infiltrée, dans les deux sens, est détaillé à propos de la fissure de mur extérieur et de façade.

Thermique ou sécheresse : la fissure n'a pas le même rythme

Sur un terrain argileux de Seine-et-Marne ou de l'Essonne, toute fissure apparue après un été sec est spontanément rangée parmi les désordres de sécheresse. Or une fissure thermique de dalle et une fissure de retrait-gonflement des argiles ne bougent pas au même rythme, et c'est ce rythme, bien plus que la largeur, qui permet de les séparer.

La dalle de toiture réagit au soleil de la journée : la fissure qu'elle provoque s'ouvre et se referme en quelques heures. Le sol argileux réagit à la teneur en eau accumulée sur des mois : la fissure qu'il provoque s'ouvre lentement jusqu'à la fin de l'été, se referme en partie avec les pluies d'hiver, et ne revient jamais tout à fait à son point de départ.

Le suivi se fait avec une jauge collée à cheval sur la fissure, relevée à heure fixe puis à des heures différentes, selon la méthode décrite pour mesurer l'évolution d'une fissure au fissuromètre. Deux relevés le même jour suffisent souvent à orienter le diagnostic, là où un suivi de sécheresse demande une saison entière.

Cette distinction a un enjeu financier direct. Une fissure thermique déclarée au titre d'un arrêté de catastrophe naturelle sera écartée par l'expert de l'assureur, à juste titre, parce que la cause déterminante n'est pas le sol. Le raisonnement qui gouverne ce tri est détaillé dans l'analyse du lien de causalité entre sécheresse et fissures, et il vaut mieux l'avoir fait soi-même avant la visite de l'assureur.

Ce qui répare, et ce qui ne sert à rien

Une fissure thermique de tête de mur ne se répare pas en la rebouchant. Le mouvement qui l'a ouverte reviendra le jour même, et un mortier ou une résine rigide se fissureront à côté, au premier après-midi ensoleillé. La réparation agit sur la cause : soit on réduit ce que subit la dalle, soit on lui permet de bouger sans entraîner le mur.

Avant d'engager une réfection de toiture, qui représente un budget sérieux, le diagnostic doit établir que la dalle est bien la cause et qu'aucun autre mécanisme ne s'y superpose. C'est l'objet d'un diagnostic de fissure sur place : relevé des tracés, lecture de la composition de la toiture par une trappe ou un sondage, et vérification que le bas des murs ne présente aucun désordre associé.
