Pourquoi un mur de soutènement fissure : les trois causes principales
Trois mécanismes reviennent le plus souvent dans les désordres observés sur des murs de soutènement, et se combinent fréquemment dans les cas les plus sévères.
| Cause | Ce qui se passe | Signe caractéristique |
|---|---|---|
| Drainage défaillant ou absent | L'eau de pluie s'accumule derrière le mur au lieu de s'évacuer, ce qui augmente fortement la pression exercée sur la paroi | Fissures qui s'aggravent après de fortes pluies, traces d'humidité ou de salpêtre en pied de mur |

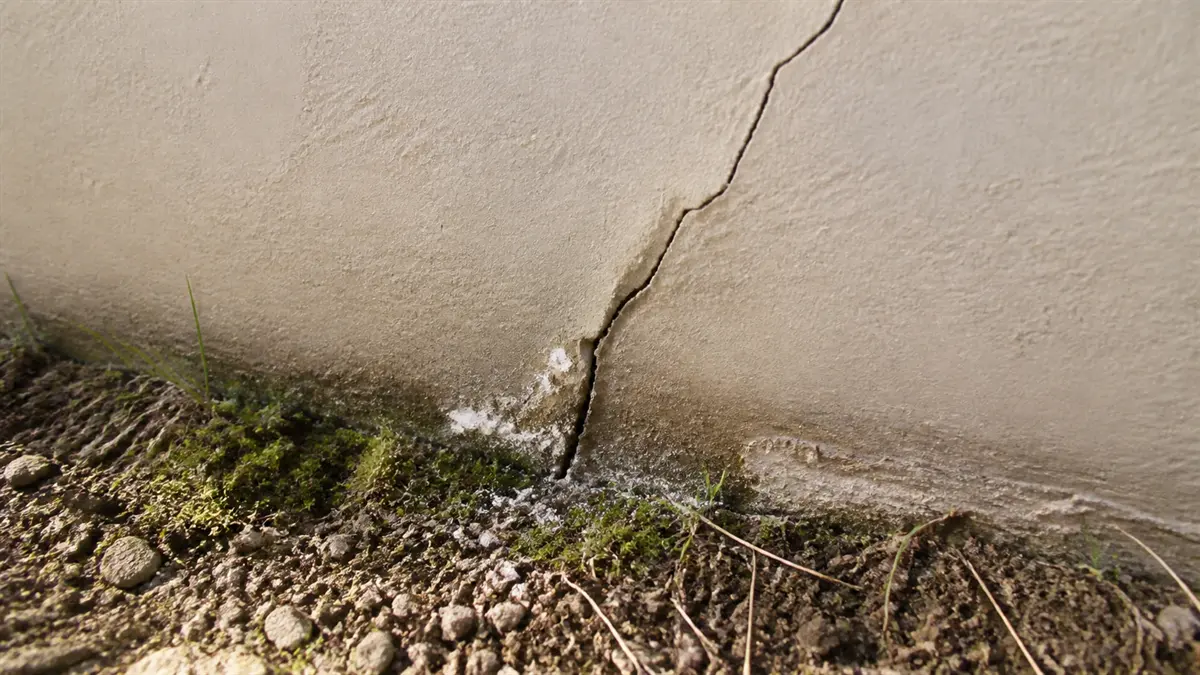

| Sous-dimensionnement à la construction | Le mur a été bâti sans étude de sol ni note de calcul, avec une épaisseur ou des fondations insuffisantes pour la hauteur de terre retenue | Fissures diagonales partant de la base, bombement progressif de la paroi |
| Surcharge derrière le mur | Un aménagement récent (terrasse, stationnement, remblai) a augmenté le poids ou la poussée exercée derrière l'ouvrage | Apparition ou aggravation des fissures peu après des travaux réalisés en amont du mur |
Bombement, inclinaison : quand la fissure n'est plus le seul signal
Une fissure isolée, fine et stable, reste souvent un désordre de surface. Le vrai indicateur de gravité sur un mur de soutènement n'est pas seulement l'ouverture de la fissure : c'est son inclinaison. Un mur qui se déverse, même progressivement, signale que la poussée des terres commence à l'emporter sur sa résistance. Quand le bombement s'accompagne d'indices sur le terrain lui-même, arbres courbés en pied ou clôture penchée vers l'aval, ce n'est plus le mur qu'il faut examiner mais le versant qui le pousse.
Négligeable (0–5 mm/m)
Une légère irrégularité de ce niveau reste courante sur des ouvrages anciens et ne traduit pas nécessairement un désordre actif. Une surveillance simple, à renouveler une fois par an, suffit généralement.
À surveiller (5–15 mm/m)
Un mouvement mesurable a eu lieu. Un contrôle à six mois d'intervalle permet de savoir s'il est stabilisé ou toujours en cours avant d'envisager des travaux.
Préoccupant (15–25 mm/m)
La poussée des terres commence à dépasser ce que la structure du mur peut compenser durablement. Un diagnostic par un professionnel est recommandé avant que la situation ne s'aggrave.
Danger (25–40 mm/m)
Un mur affichant une telle inclinaison présente un risque de basculement. La zone doit être neutralisée en attendant une intervention structurelle, en particulier si le mur borde un accès ou une zone de passage.
Comment estimer l'inclinaison sans matériel professionnel
Un niveau à bulle d'un mètre posé contre le mur, associé à un mètre ruban pour mesurer l'écart au sommet, donne une première estimation en mm par mètre de hauteur. Ce n'est qu'une indication : seule une mesure topographique répétée dans le temps permet de confirmer si le mur continue de bouger.
Agence Qualité Construction (AQC), fiche pathologie A.06 « Murs de soutènement », édition janvier 2024 ; seuils indicatifs, à confirmer par une mesure topographique en cas de doute.
Le rôle du drainage : la cause la plus fréquente et la plus simple à corriger
Le DTU 20.1, qui encadre les ouvrages de maçonnerie, recommande la mise en place d'un drain filtrant en pied de mur de soutènement, avec une durée de vie fonctionnelle qui dépasse en principe cinquante ans lorsqu'il est correctement posé et entretenu. Un drain absent, bouché ou mal dimensionné laisse l'eau s'accumuler derrière la paroi, ce qui peut fortement augmenter la pression exercée sur le mur, en particulier après de fortes pluies ou une fonte des neiges.
Un simple curage suffit parfois
Avant d'envisager des travaux structurels lourds, un diagnostic vérifie si un drain existant est simplement obstrué par des racines ou des sédiments. Un curage ou un remplacement du drain peut, dans ce cas, suffire à stopper l'aggravation des fissures.
Fondations sous-dimensionnées : la profondeur qui change tout
La profondeur des fondations d'un mur de soutènement doit tenir compte de deux contraintes distinctes : le niveau hors-gel, pour éviter les mouvements liés au cycle de gel et dégel du sol, et la hauteur de terre réellement retenue, qui détermine la poussée à compenser. Un mur bâti sans étude de sol combine souvent les deux défauts.
Sous le niveau hors-gel recommandé, insuffisante pour la hauteur de terre retenue
Profondeur calculée selon la hauteur de terre retenue et la nature du sol
DTU 20.1 (ouvrages en maçonnerie de petits éléments, parois et murs) ; profondeurs données à titre d'exemple, à déterminer précisément par une étude de sol.
Une fondation posée au-dessus du niveau hors-gel, ou trop peu profonde pour la hauteur de terre retenue, explique une grande partie des murs de soutènement qui se fissurent puis se déversent progressivement.
Combien coûte la réparation d'un mur de soutènement fissuré
Le budget varie fortement selon que le mur nécessite un simple traitement de surface ou une reprise structurelle complète. Plusieurs facteurs font varier le devis, dans un sens ou dans l'autre.
Fait baisser le coût ↓
↑ Fait monter le coût
Un simple curage de drain se chiffre en centaines d'euros ; une reprise structurelle avec renforcement des fondations peut dépasser plusieurs dizaines de milliers d'euros selon la hauteur du mur.
Lorsque la reprise en sous-œuvre des fondations s'avère nécessaire, la technique retenue et son coût suivent une logique proche de celle détaillée dans cet article sur la reprise en sous-œuvre par micropieux.
Les étapes d'un diagnostic et d'une réparation de mur de soutènement
-
Mesure de l'inclinaison et suivi de l'évolution
Un relevé initial, éventuellement complété par un suivi à la jauge sur plusieurs semaines, permet de savoir si le mur est stabilisé ou toujours en mouvement.
-
Vérification du système de drainage
Le drain en pied de mur, lorsqu'il existe, est inspecté pour vérifier s'il est obstrué, endommagé ou tout simplement absent.
-
Évaluation de la structure et des fondations
Une étude de structure détermine si le mur est correctement dimensionné pour la hauteur de terre retenue, ou si une reprise des fondations est nécessaire.
-
Choix de la solution : traitement de surface ou reprise structurelle
Selon la gravité constatée, la réponse va du simple rejointoiement et traitement des fissures jusqu'à la reprise en sous-œuvre ou la construction d'un mur de soutènement complémentaire en contrefort.
-
Rétablissement d'un drainage fonctionnel
Dans la grande majorité des cas, la réparation reste incomplète si le drainage n'est pas rétabli ou amélioré : sans cela, la pression à l'origine des fissures continue de s'exercer.
