Ce qui se passe sous une maison construite sur un versant
Sur un terrain plat, les fondations d'une maison ne subissent que des mouvements verticaux : le sol gonfle, se rétracte, se tasse. Sur un versant, une composante horizontale s'ajoute en permanence. Chaque couche de terrain exerce sur celle du dessous une poussée orientée vers l'aval, et l'équilibre du talus tient à un rapport entre les forces qui retiennent et celles qui entraînent.
Ce rapport se dégrade dès que l'eau s'en mêle. Une nappe qui remonte augmente la pression interstitielle dans le sol et diminue d'autant la résistance au cisaillement le long d'une surface de rupture potentielle. C'est pourquoi les mouvements de versant se réveillent après les hivers pluvieux et non pendant les canicules, à l'inverse exact du retrait-gonflement des argiles.
Deux configurations produisent des désordres très différents. La maison implantée en tête de talus subit un déchaussement progressif de sa fondation aval : la fissuration s'ouvre en éventail vers la pente et les angles descendent. La maison implantée en pied de talus, à l'inverse, encaisse une poussée sur sa façade amont, souvent sur un mur enterré qui n'a pas été calculé pour cela : la fissuration y est horizontale, en partie basse, avec un ventre visible au fil à plomb.
Un troisième cas, très francilien, s'ajoute à ces deux-là : la maison construite sur un remblai de pente, c'est-à-dire sur un terrain rapporté pour créer une plateforme horizontale. Le remblai se tasse, glisse et draine mal. La lecture rejoint alors celle exposée dans le dossier sur les sols compressibles, remblais et alluvions d'Île-de-France.
Coupe de principe d'un versant en mouvement
-
Zone de traction, en tête
Le terrain s'ouvre : fissures en croissant dans la pelouse, muret d'entrée qui s'écarte, dallage de terrasse qui se disjoint de la façade.
-
Surface de rupture
Le glissement s'amorce le long d'une surface courbe, souvent au contact entre un remblai ou une couche altérée et le substratum plus résistant.
-
Zone de compression, en pied
Le terrain bourrelle : soutènement bombé, clôture qui s'incline vers l'amont, sol de garage qui se soulève.
-
Rôle de l'eau
La remontée de nappe et les infiltrations non drainées réduisent la résistance du sol. C'est le facteur déclenchant dans la grande majorité des cas.
Une maison peut se trouver dans la zone de traction ou dans la zone de compression du même glissement. Les fissures y sont d'orientation opposée, ce qui explique des diagnostics contradictoires entre deux voisins d'une même rue.
Le mouvement affecte le versant entier, pas seulement l'emprise du bâtiment.
Les signes extérieurs qui trahissent un terrain en mouvement
Le meilleur indice n'est pas dans la maison, il est autour. Un versant en mouvement déforme tout ce qui est rigide et posé au sol, bien avant de fissurer une structure conçue pour résister. Un expert commence donc son examen par le jardin, les clôtures et les ouvrages annexes, et seulement ensuite par les murs.
Cette hiérarchie a une conséquence directe : lorsqu'une maison fissure sans qu'aucun désordre n'existe à l'extérieur, l'hypothèse du glissement devient très improbable, et il faut chercher ailleurs, du côté du retrait-gonflement, d'une fuite enterrée ou d'un défaut de construction. À l'inverse, un ensemble de signes extérieurs cohérents oriente le diagnostic avant même d'entrer dans le logement.
Les huit signes ci-dessous se relèvent en une visite. Aucun ne suffit isolément : c'est leur cohérence de direction, tous orientés dans le sens de la pente, qui fait la démonstration.
Huit observations à faire depuis le jardin, avant même de regarder les murs.

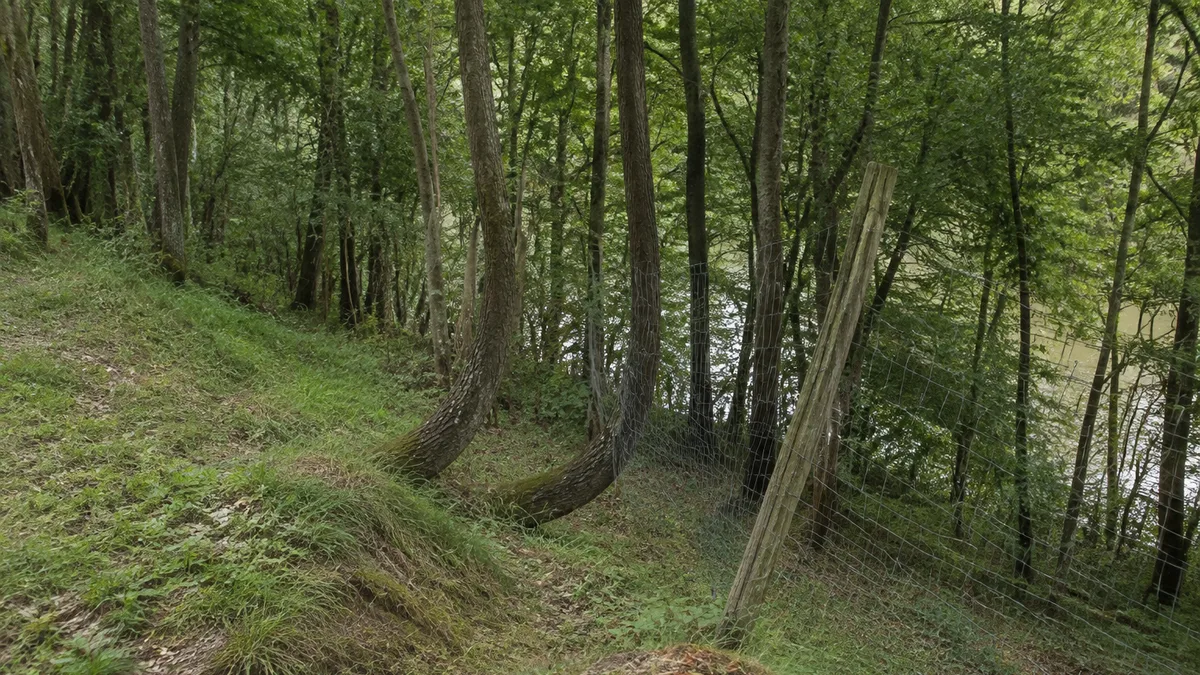

Troncs courbés en crosse
Les arbres redressent leur croissance après chaque déplacement du sol : la base reste inclinée, la cime est verticale. Signe d'un mouvement lent et ancien.
Poteaux et clôtures désalignés
Une clôture rectiligne devient ondulée, les poteaux basculent tous dans la même direction. Comparez avec une photo ancienne.
Soutènement bombé ou fissuré
Ventre visible au fil à plomb, fissures verticales régulièrement espacées, barbacanes bouchées ou absentes.
Fissures en croissant dans le sol
Arcs ouverts dans la pelouse ou l'allée, concaves vers l'amont : c'est la trace en surface de la zone de traction.
Terrasse qui s'écarte de la façade
Joint qui s'ouvre entre la dalle extérieure et le mur, souvent de quelques millimètres par an, toujours dans le même sens.
Réseaux enterrés rompus
Évacuations qui refoulent, regard désaffleuré, arrivée d'eau qui casse sans raison. Le réseau suit le sol, la maison non.
Seuils et marches désaffleurés
Un perron qui se décale de son emmarchement, une marche qui se creuse d'un côté : la maison et le terrain ne descendent pas ensemble.
Résurgences et zones humides
Suintements en pied de talus, végétation hygrophile localisée, sol qui reste détrempé longtemps après la pluie.
Photographiez chaque signe avec un repère fixe dans le cadre, mur, portail, arbre. Ces images datées valent davantage qu'une description, y compris plusieurs années plus tard.
Relevé extérieur préalable, réalisé avant tout examen de la fissuration intérieure.
Ce que disent réellement les données publiques franciliennes
Beaucoup de propriétaires espèrent qu'un arrêté de catastrophe naturelle viendra financer les travaux, comme pour la sécheresse. Les données publiques racontent une autre histoire, et il vaut mieux la connaître avant de bâtir une stratégie dessus.
En recensant, commune par commune, l'ensemble des arrêtés de catastrophe naturelle publiés pour les 1 266 communes d'Île-de-France, et en écartant les deux arrêtés nationaux de 1983 et de 1999 qui ont couvert quasiment tout le territoire à la suite d'épisodes exceptionnels, il reste 121 arrêtés « mouvement de terrain » répartis sur 92 communes seulement. Autrement dit, moins d'une commune francilienne sur quatorze a déjà obtenu une reconnaissance pour un mouvement de terrain propre à un événement local.
La répartition par département n'est pas celle qu'on attend, et elle recouvre en réalité deux phénomènes distincts. Dans les Yvelines et le Val-d'Oise, les communes concernées sont celles des coteaux de Seine et de la vallée de l'Oise : Conflans-Sainte-Honorine, Chanteloup-les-Vignes, Triel-sur-Seine, Vaux-sur-Seine, Méricourt, Pontoise, Vétheuil, Haute-Isle, Nesles-la-Vallée. Ce sont bien des glissements de versant. En Seine-Saint-Denis et dans le Val-de-Marne, en revanche, les arrêtés concernent des effondrements liés au sous-sol, dissolution du gypse et anciennes carrières, à Aulnay-sous-Bois, Pantin, Villejuif, Arcueil ou Charenton-le-Pont, un mécanisme entièrement différent traité dans le dossier sur le gypse et les carrières du sous-sol francilien.
La conclusion pratique est nette : la voie de la catastrophe naturelle est étroite pour un mouvement de versant, et compter dessus revient à parier sur un événement soudain qui n'a, la plupart du temps, pas lieu. Un glissement lent, progressif, saisonnier n'est presque jamais reconnu. La démarche à suivre lorsque la commune ne bénéficie d'aucun arrêté est décrite dans le dossier sur les recours en l'absence de reconnaissance catastrophe naturelle.
Communes franciliennes ayant obtenu au moins un arrêté « mouvement de terrain »
Hors arrêtés nationaux de 1983 et 1999, sur 1 266 communes analysées
Boucles de Seine : Conflans-Sainte-Honorine, Chanteloup-les-Vignes, Triel-sur-Seine, Vaux-sur-Seine.
Vallée de l'Oise et Vexin : Pontoise, Vétheuil, Haute-Isle, Chars, Nesles-la-Vallée.
Coteaux de Seine et vallées de l'Yvette et de l'Essonne.
Vallées de la Marne et du Petit Morin, secteurs de coteau boisé.
Effondrements liés aux carrières et au gypse plutôt qu'à la pente.
Dissolution du gypse : Aulnay-sous-Bois, Pantin, Villepinte.
Antony et Chaville uniquement.
Aucun arrêté de cette famille hors épisodes nationaux.
92
communes concernées
121
arrêtés recensés
1 266
communes analysées
Traitement Expert Fissure IDF à partir de la base GASPAR des arrêtés de catastrophe naturelle (Géorisques, ministère de la Transition écologique), interrogée commune par commune pour les 1 266 communes d'Île-de-France.
Deux mécanismes très différents se cachent derrière un même intitulé d'arrêté.
Ce qu'un expert mesure avant de conclure au glissement
Aucun professionnel sérieux ne conclut à un mouvement de versant sur la seule foi d'un examen visuel, parce que l'enjeu est trop lourd : la reprise d'une maison sur versant instable coûte plusieurs dizaines de milliers d'euros et n'a de sens que si le mouvement est réellement établi, quantifié et orienté.
La démonstration repose sur quatre instruments complémentaires, qui répondent chacun à une question différente. Est-ce que ça bouge, et de combien ? Dans quelle direction et à quelle profondeur ? La maison suit-elle le terrain ou résiste-t-elle ? L'eau est-elle le facteur déclenchant ?
La durée compte autant que l'instrument. Un mouvement de versant est saisonnier : un suivi de trois mois en été ne verra rien du tout, et conclura à tort à la stabilité. Le minimum utile couvre un cycle complet, hiver compris, soit douze mois. Cette exigence de durée est la principale différence avec un diagnostic de fissure classique, dont les étapes sont décrites dans le dossier sur la méthode de diagnostic visuel.
Le volet géotechnique se rattache à une mission normalisée. Pour un bâtiment existant présentant des désordres, c'est la mission de diagnostic géotechnique décrite dans le dossier sur l'étude de sol G5, qui seule permet de dimensionner une reprise.
Quatre instruments, quatre questions différentes. Aucun ne se suffit à lui-même.
Repères topographiques
4 relevés minimum sur 12 mois
De combien, et dans quel sens ?
Cibles scellées sur la maison, les murets et le terrain, relevées au tachéomètre avec une précision millimétrique depuis une base hors zone de mouvement.
Fournit un champ de déplacement en trois dimensions, la pièce maîtresse d'un dossier de glissement.

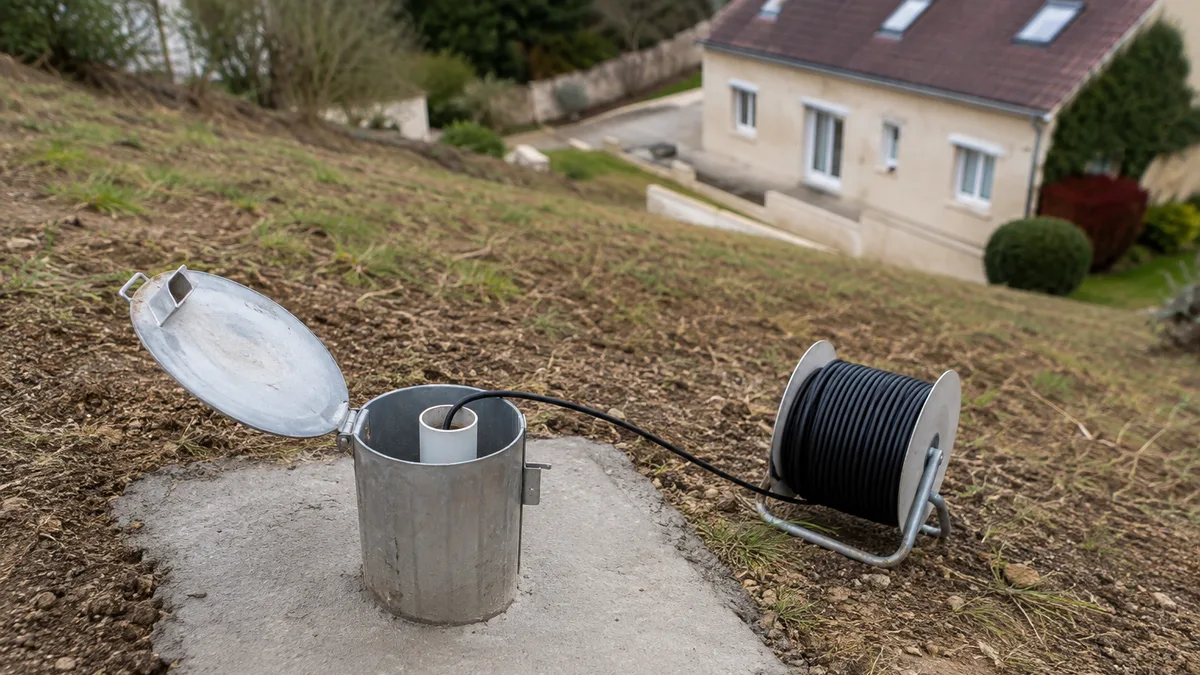

Inclinomètre
Forage puis lectures sur 12 à 24 mois
À quelle profondeur se situe la rupture ?
Tube rainuré descendu dans un forage, lu périodiquement à la sonde. Il révèle le plan de glissement en profondeur.
Seul moyen de savoir si le mouvement est superficiel ou profond, ce qui change tout au dimensionnement de la reprise.
Piézomètre
Cycle hydrologique complet
L'eau est-elle le déclencheur ?
Tube crépiné mesurant le niveau de la nappe et sa variation saisonnière, idéalement en enregistrement automatique.
Une corrélation entre remontée de nappe et accélération du mouvement oriente d'emblée vers un traitement par drainage.
Fissuromètre
12 mois, relevé mensuel
La maison suit-elle le terrain ?
Témoins gradués posés sur les fissures principales, à l'intérieur et à l'extérieur, relevés au même jour chaque mois.
Mesure la réponse de la structure. Une ouverture qui progresse en phase avec les déplacements topographiques signe le lien de cause à effet.
L'erreur classique consiste à poser des fissuromètres seuls. Ils montrent que la maison bouge, jamais que le terrain en est la cause : sans repères topographiques, un assureur ou un juge écartera l'hypothèse du versant.
Dispositif de suivi type pour un diagnostic de mouvement de versant sur maison individuelle.
Traiter la cause : l'eau d'abord, la structure ensuite
La tentation est toujours la même : reprendre les fondations, puisque c'est là que le désordre se voit. Sur un versant, c'est presque toujours l'ordre inverse qui donne des résultats. Tant que l'hydraulique du talus n'est pas maîtrisée, la reprise structurelle la plus coûteuse continue de travailler.
Le traitement de l'eau est aussi le moins cher et le plus rapide à mettre en œuvre. Il consiste à intercepter les eaux de ruissellement en amont, à rabattre la nappe par des drains longitudinaux ou des éperons drainants, à remettre en service des barbacanes de soutènement bouchées, et à contrôler les rejets de gouttières et de piscine qui alimentent le versant sans que personne y prête attention. Le rôle de l'eau dans la fissuration est développé dans le dossier consacré aux fuites, au drainage et à la sécheresse.
Le confortement du versant vient ensuite, et seulement si le mouvement persiste après traitement hydraulique. Il prend la forme d'un soutènement dimensionné, d'un clouage ou de pieux ancrés sous la surface de rupture. Les principes et les pathologies des ouvrages de soutènement sont détaillés dans le dossier sur les fissures de mur de soutènement.
La reprise en sous-œuvre du bâtiment arrive en dernier, et n'a de sens que si elle ancre la structure sous le plan de glissement identifié par l'inclinomètre. Une reprise ancrée dans la masse en mouvement descend avec elle : c'est le principal motif d'échec sur ce type de dossier, et l'arbitrage est expliqué dans le dossier sur la reprise en sous-œuvre par micropieux.
Trois niveaux d'intervention, à engager dans cet ordre et pas dans un autre.

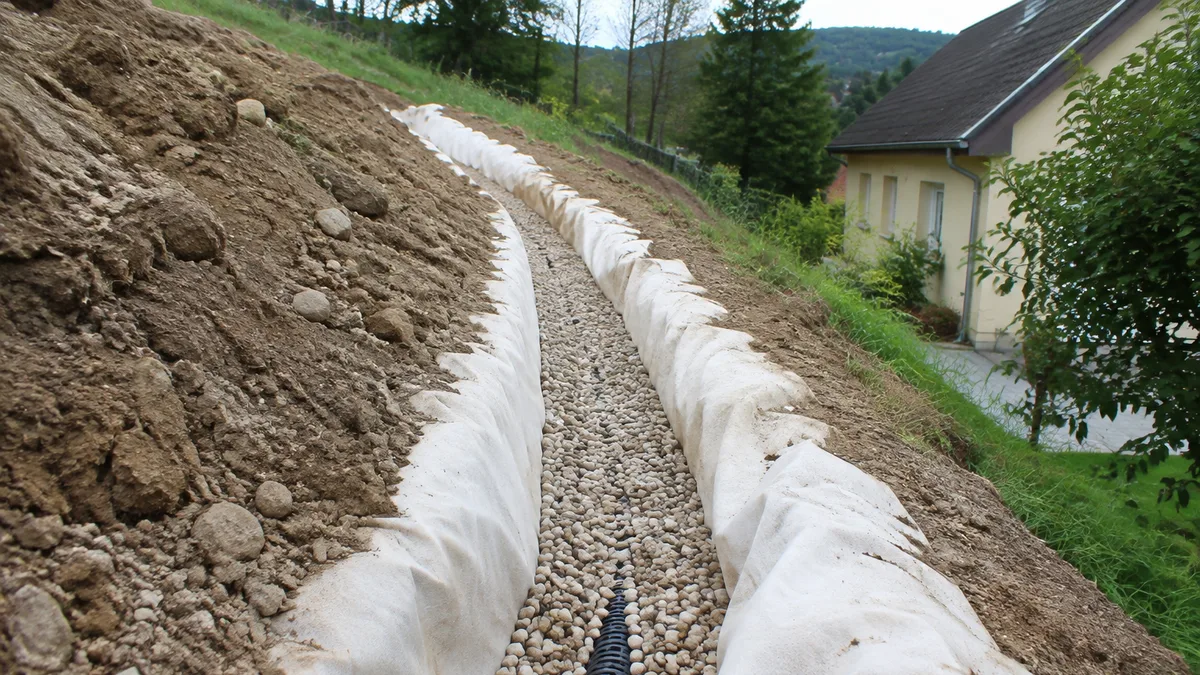

1. Maîtriser l'eau
- Fossé ou drain d'interception en amont du talus
- Drains longitudinaux et éperons drainants dans le versant
- Réfection des barbacanes et des exutoires de soutènement
- Reprise des rejets de gouttières, regards et vidange de piscine
- Délai de réaction visible : un à deux cycles saisonniers
2. Conforter le versant
- Soutènement dimensionné à partir de l'étude géotechnique
- Clouage ou tirants ancrés sous la surface de rupture
- Reprofilage et allègement de la tête de talus
- Végétalisation profonde en complément, jamais en solution unique
- Ne s'engage qu'après un cycle de suivi complet
3. Reprendre le bâtiment
- Micropieux ancrés impérativement sous le plan de glissement
- Chaînage et raidissement de la structure fissurée
- Reprise des réseaux enterrés rompus, avec joints souples
- Réparation des fissures seulement une fois le mouvement stabilisé
- Poste le plus coûteux, inutile si les deux premiers sont sautés
Assurance et recours : ce qui reste ouvert
Trois voies coexistent, et leur pertinence dépend entièrement de ce que le diagnostic a établi. La reconnaissance en catastrophe naturelle suppose un événement soudain et une reconnaissance communale, deux conditions rarement réunies pour un glissement lent, comme le montrent les données présentées plus haut.
La deuxième voie concerne les constructions récentes. Sur un terrain en pente, l'étude de sol préalable et l'adaptation des fondations relèvent de la responsabilité du constructeur, et un défaut d'adaptation au site engage la garantie décennale. Les obligations d'étude de sol applicables en Île-de-France sont détaillées dans le dossier sur l'étude de sol obligatoire, et le mécanisme de mise en cause dans celui sur la malfaçon et la garantie décennale.
La troisième voie vise les travaux d'un tiers. Un terrassement chez le voisin, une piscine creusée en amont, une reprise de talus mal conçue ou un chantier public modifient l'équilibre d'un versant bien au-delà de la parcelle concernée. Ce cas relève des règles décrites dans le dossier sur les fissures liées aux travaux du voisin.
Le diagnostic conditionne le recours, jamais l'inverse
Sur un versant, aucune des trois voies ne peut être engagée sans avoir établi le champ de déplacement et son origine. C'est le seul dossier de fissuration où la mesure précède toujours la démarche juridique.
