Ce que vous voyez sur le mur, et ce que ça trahit
Avant tout instrument, il y a la lecture. Un désordre d'humidité et un désordre mécanique ne laissent pas la même trace, parce qu'ils ne détruisent pas le mur de la même manière. L'eau attaque par la surface et par les sels qu'elle transporte : elle décolle, elle pulvérise, elle tache. Un mouvement de structure attaque par la contrainte : il ouvre, il décale, il propage.
Les huit signes ci-dessous sont ceux qu'on rencontre le plus souvent au bas des murs, avec ce vers quoi chacun oriente. Aucun ne suffit seul, mais leur combinaison est presque toujours parlante.
Une règle de forme aide beaucoup les propriétaires : un désordre d'humidité se décrit avec une hauteur et une largeur, un désordre mécanique se décrit avec une longueur et une direction. Si vous vous surprenez à dire « ça monte à peu près à cinquante centimètres sur trois mètres de long », vous parlez d'eau. Si vous dites « ça part de l'angle de la fenêtre et ça file vers le haut », vous parlez d'un mouvement, et la lecture bascule vers les familles de fissures et leur signification structurelle.
Huit signes de bas de mur et leur lecture
- Oriente vers l'eau
- Oriente vers un mouvement
- Peut venir des deux

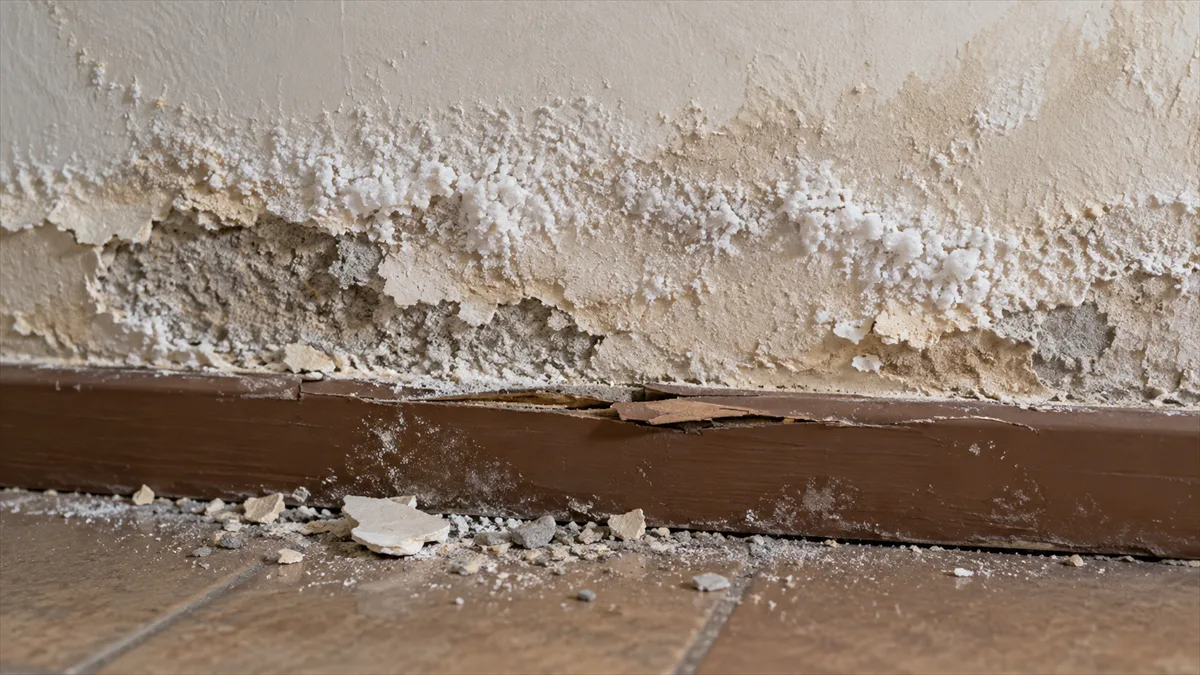

Dépôt blanc pulvérulent qui revient après essuyage
Salpêtre : des sels dissous dans l'eau cristallisent en surface au moment de l'évaporation. Le dépôt se reforme parce que la source d'eau, elle, n'a pas été traitée.
Confondu avec une pulvérulence de mortier dégradé, qui ne réapparaît pas une fois brossée.
Enduit ou peinture qui cloque en placards arrondis
La pression de vapeur derrière le revêtement décolle le film. La cloque est bombée, souple sous le doigt, et son contour est courbe.
Une cloque qui a fini par se fendre est régulièrement présentée comme une fissure. Son contour reste arrondi, jamais rectiligne.
Plinthe décollée, parquet qui gondole en rive
Le bois reprend l'humidité du mur et du sol par contact. Le gonflement est maximal au droit du mur et s'atténue vers le centre de la pièce.
Un plancher qui gondole sur toute sa surface relève d'un autre sujet, souvent d'une remontée par la dalle.
Auréole nette à hauteur constante sur tout un pan

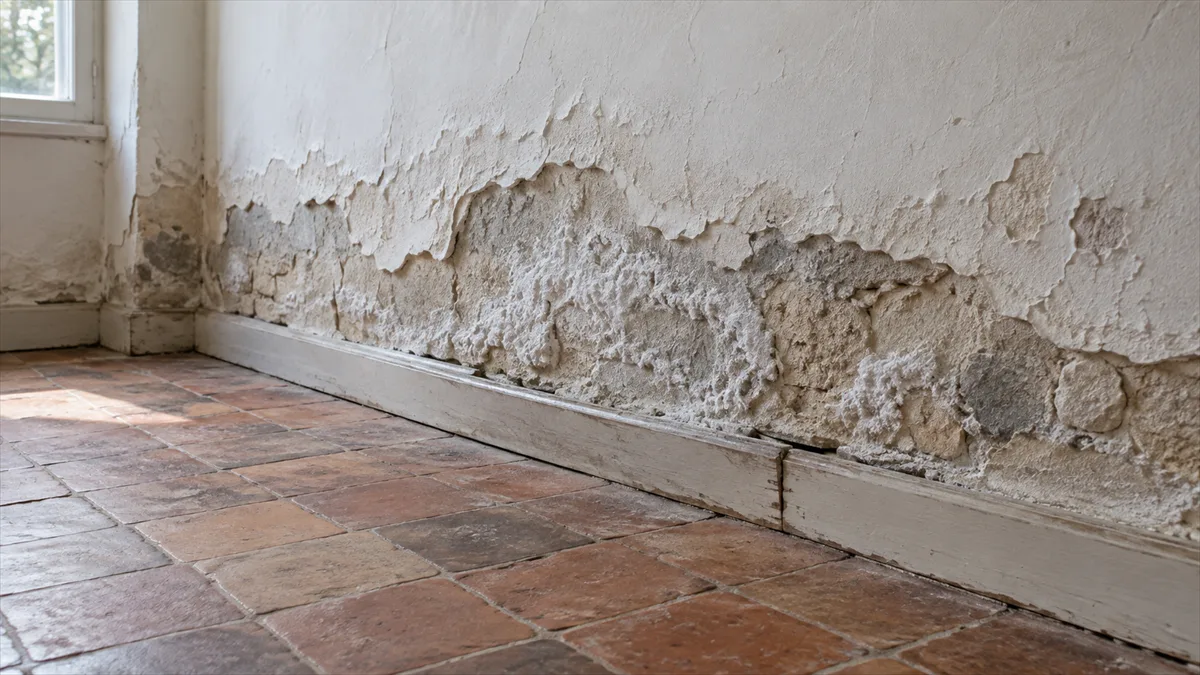

Front capillaire : l'eau monte jusqu'à ce que l'évaporation compense l'apport, ce qui produit une ligne horizontale à peu près stable.
Cette horizontalité fait penser à une fissure horizontale, mais on a affaire à une limite de teinte, pas à une ouverture.
Tracé en escalier suivant les joints du parpaing
Le mur a cédé le long de sa ligne de moindre résistance sous un effort différentiel. La géométrie suit l'appareillage, pas la gravité de l'eau.
Rien à voir avec l'humidité, même si le tracé se salit ensuite parce que l'eau s'y engouffre.
Ouverture qui se retrouve à l'identique des deux côtés du mur
Fissure traversante : le désordre concerne toute l'épaisseur, donc la structure. C'est le critère de gravité le plus fiable en lecture visuelle.
Un désordre d'humidité ne traverse jamais à l'identique, il se manifeste différemment sur chaque face.
Menuiserie qui coince, seuil qui n'est plus de niveau
La géométrie du bâti a bougé. Ce sont des indices de déformation, indépendants de tout état hygrométrique.
Une porte qui coince en été et se libère en hiver relève du gonflement du bois, pas d'un mouvement.
Mortier des joints qui s'effrite en profondeur
Peut résulter d'un lessivage par circulation d'eau prolongée comme d'une mise en contrainte du mur. La profondeur et la localisation orientent.
C'est le signe le plus ambigu du lot : il ne se lit que replacé dans le contexte des sept autres.
Grille de lecture visuelle utilisée en début de visite, avant toute mesure instrumentale.
Trois humidités, trois chemins de l'eau
Quand le désordre est bien hydrique, tout se joue sur l'origine. Trois mécanismes produisent des symptômes voisins sur le parement, mais appellent des travaux qui n'ont rien de commun. Se tromper de mécanisme, c'est financer un traitement qui ne touchera jamais la cause.
L'eau peut venir du sol et monter dans la porosité du matériau, venir de l'extérieur et traverser latéralement, ou se former sur place à partir de la vapeur contenue dans l'air intérieur. Les coupes ci-dessous montrent les trois trajets et le détail qui permet de les séparer sur site.
Par où l'eau arrive
Du sol vers le haut
Remontée capillaire
Ce qui le trahitFront horizontal net, salpêtre concentré dans les 20 premiers centimètres, désordre présent été comme hiver.
L'eau du sol progresse dans les capillaires du mortier et de la pierre, contre la gravité. Elle s'arrête là où l'évaporation équilibre l'apport. Un mur ancien sans coupure de capillarité en est le terrain classique.
Ce qu'on traiteBarrière d'étanchéité par injection, drainage du pied de mur, dépose des enduits étanches qui bloquaient l'évaporation.
De l'extérieur vers l'intérieur
Infiltration latérale
Ce qui le trahitTache localisée qui apparaît ou s'étend après un épisode pluvieux, souvent en partie haute ou à mi-hauteur, pas au ras du sol.
L'eau entre par un défaut ponctuel : joint ouvert, appui de fenêtre sans rejingot, terre remblayée au-dessus du niveau du plancher, réseau enterré qui fuit. La géométrie de la tache pointe vers le point d'entrée.
Ce qu'on traiteReprise du point d'entrée, étanchéité du soubassement enterré, décaissement du remblai en excès.
De l'air intérieur vers la paroi
Condensation
Ce qui le trahitMoisissures noires ponctuelles dans les angles et derrière les meubles, aggravation nette en saison froide, disparition l'été.
La vapeur produite par les occupants se dépose sur les zones où la paroi est plus froide que le point de rosée de l'air. Les ponts thermiques concentrent le phénomène : angles, nez de dalle, tableaux de baie.
Ce qu'on traiteVentilation, traitement du pont thermique, jamais de traitement anti-remontée qui serait entièrement hors sujet.
Un même mur peut cumuler deux mécanismes. La hiérarchie compte : on traite d'abord celui qui apporte le plus d'eau, sinon les autres reviennent.
Trois trajets de l'eau dans une paroi, et le détail qui permet de les séparer en visite.
La hauteur du front humide, premier indice mesurable
La remontée capillaire ne monte pas indéfiniment. Elle s'arrête à la hauteur où l'eau qui s'évapore en surface compense exactement l'eau qui arrive par le bas. Cette hauteur d'équilibre est une information : elle dépend de la porosité du matériau, de la charge d'eau au pied du mur, et surtout de ce qui recouvre le parement.
C'est ce dernier point qui produit les situations les plus contre-intuitives. Sur un mur laissé nu, l'eau s'évapore facilement et le front reste bas. Recouvrez ce même mur d'un enduit ciment ou d'une peinture filmogène, et vous fermez la porte de sortie : l'eau doit alors monter plus haut pour trouver une surface d'évaporation. Le traitement a fait grimper le désordre.
En sous-sol et en garage semi-enterré, cette lecture change de nature parce que le mur reçoit de l'eau sur toute sa hauteur enterrée et non plus seulement par sa base. Les mécanismes propres aux niveaux enterrés sont détaillés dans le guide consacré aux désordres de cave, de sous-sol et de garage, où la question de l'étanchéité du soubassement prend le pas sur celle de la capillarité.
Où s'arrête le front, et pourquoi
Front bas 0 à 40 cm
Mur respirant, apport d'eau modéré. Souvent un pied de mur nu ou enduit à la chaux, dans un local ventilé.
Conduite à tenir Surveillance et correction du pied de mur extérieur. Le mur évacue ce qu'il absorbe.
Front intermédiaire 40 à 90 cm
Situation la plus fréquente en maison ancienne d'Île-de-France. L'apport dépasse la capacité d'évaporation disponible.
Conduite à tenir Recherche de la charge d'eau au pied du mur avant tout traitement du parement.
Front haut 90 à 150 cm
Presque toujours le signe d'un parement fermé, d'un local peu ventilé ou d'un remblai contre le mur. Le mur ne peut plus sécher.
Conduite à tenir Dépose du revêtement étanche avant tout. Traiter par-dessus aggraverait la hauteur du front.
Front très haut 150 à 220 cm
La capillarité seule explique rarement une telle hauteur. On cherche une deuxième source : fuite de réseau, infiltration en partie haute, condensation surajoutée.
Conduite à tenir Investigation ciblée avant devis. Le scénario capillaire pur doit être remis en cause.
La hauteur se relève sur le parement intérieur et sur le parement extérieur. Un front nettement plus haut d'un côté indique une asymétrie d'évaporation, donc un revêtement en cause.
Lecture de la hauteur du front capillaire, du pied de mur nu au parement complètement fermé.
Mesurer plutôt que deviner : ce que disent vraiment les instruments
L'humidité est le domaine où l'on rencontre le plus de chiffres brandis sans unité. Un intervenant annonce « votre mur est à 80 % d'humidité » : c'est une valeur d'humidimètre capacitif, sans dimension, qui n'a rien à voir avec un pourcentage de masse d'eau et ne peut fonder aucun devis. Un mur à 80 % de masse d'eau n'existe pas.
Deux familles d'instruments coexistent, et il faut savoir laquelle produit une valeur opposable. Les appareils à pointes ou à champ capacitif donnent un indice relatif, utile pour cartographier rapidement une paroi et repérer les zones les plus chargées. La mesure au carbure, dite méthode CM, donne un pourcentage réel de masse d'eau sur un échantillon prélevé : c'est celle qu'on retrouve dans les rapports contradictoires.

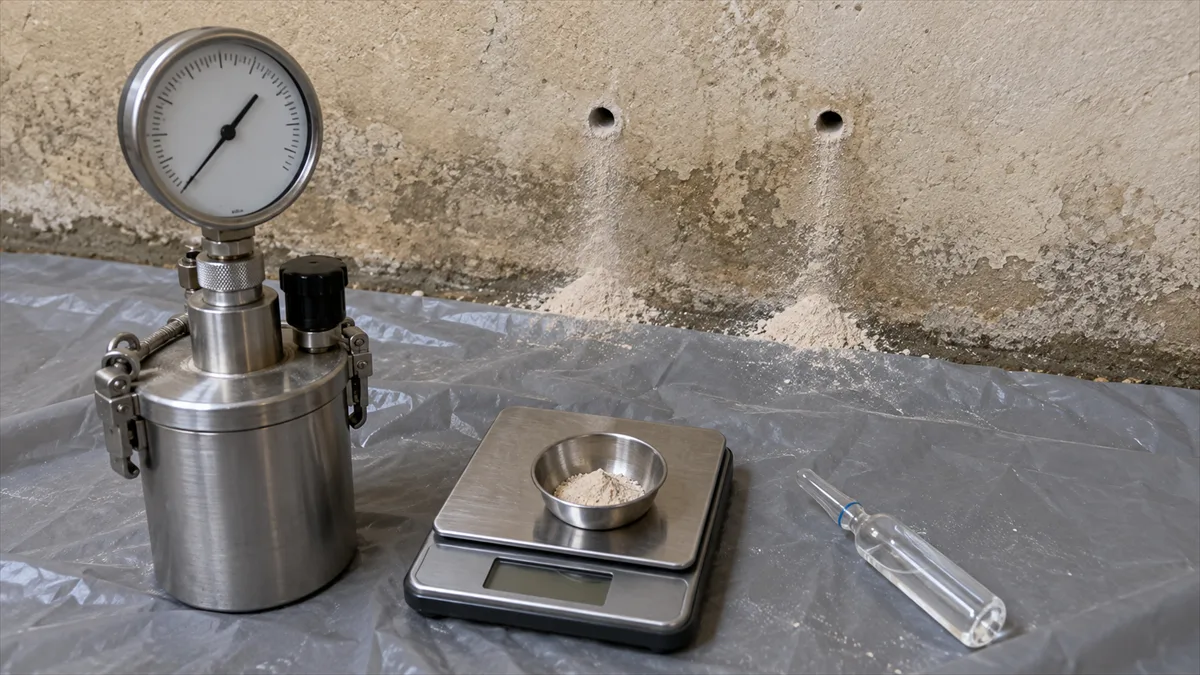

Le principe de la mesure au carbure est chimique. On prélève de la matière par carottage, on la broie, on l'introduit dans un flacon métallique avec une ampoule de carbure de calcium. L'eau présente réagit avec le carbure et libère de l'acétylène ; la pression du gaz, lue sur un manomètre, se convertit en pourcentage de masse d'eau. La méthode va chercher l'eau jusqu'à une trentaine de centimètres de profondeur, là où un humidimètre de surface ne voit que les premiers millimètres.
Échelle de lecture de l'humidité de masse
% de masse d'eau, mesure au carbure
- 3 %Seuil chape, mesure à 2 cm
- 4,5 %Seuil chape, mesure à 4 cm
- Sec 0 à 3 %
- Support considéré comme sec. C'est le seuil retenu pour la pose d'un revêtement sur chape, mesuré à 2 cm de profondeur.
- Limite 3 à 4,5 %
- Zone de tolérance selon la profondeur de prélèvement : le seuil monte à 4,5 % lorsque la mesure est faite à 4 cm.
- Humide 4,5 à 6 %
- Charge d'eau anormale pour une maçonnerie hors sol. Le désordre visible est cohérent avec un apport permanent.
- Saturé 6 à 10 %
- Charge élevée, compatible avec une remontée installée ou une infiltration active. Tout revêtement posé dessus est condamné à court terme.
Protocole de prélèvement
- Prélever par carottage à sec, jamais par perçage rapide : l'échauffement fait partir une partie de l'eau et fausse la valeur à la baisse.
- Repérer précisément la hauteur et la profondeur de chaque prélèvement. Un même mur donne des valeurs très différentes à 20 cm et à 120 cm du sol.
- Prélever au moins un point en zone saine pour disposer d'un témoin de comparaison sur le même matériau.
- Consigner la date et les conditions météorologiques des jours précédents, qui influencent directement un mur exposé.
Seuils de 3 % à 2 cm et 4,5 % à 4 cm : valeurs de réception des supports avant pose de revêtement, méthode à la bombe à carbure.
Une valeur d'humidimètre capacitif ne se convertit pas en pourcentage de masse. Seule la mesure au carbure produit un chiffre opposable.
Condensation : quand la paroi est plus froide que le point de rosée
La troisième humidité ne vient ni du sol ni de l'extérieur : elle se fabrique dans la pièce. L'air intérieur contient de la vapeur d'eau produite par la respiration, la cuisine, les douches, le séchage du linge. Cette vapeur reste invisible tant que l'air reste au-dessus d'une certaine température. En dessous, elle se condense.
Cette température de bascule s'appelle le point de rosée, et elle dépend de deux choses seulement : la température de l'air et son taux d'humidité relative. À 20 °C et 60 % d'humidité relative, le point de rosée est à 12,0 °C. Autrement dit, toute surface de la pièce dont la température descend sous 12 °C se couvre d'eau. Un angle de mur mal isolé, un nez de dalle, un tableau de fenêtre passent facilement sous cette valeur en janvier.
Le tableau ci-dessous donne le point de rosée pour les combinaisons de température et d'humidité qu'on rencontre réellement dans un logement occupé. Il se lit en trois secondes et il règle beaucoup de discussions : il suffit de comparer la valeur trouvée à la température mesurée sur la paroi au thermomètre infrarouge.
Ce test explique aussi pourquoi les moisissures apparaissent derrière une armoire adossée au mur nord : le meuble bloque la circulation d'air, la surface de paroi derrière lui perd deux à trois degrés, et elle passe sous le point de rosée alors que le reste de la pièce reste sain. Le désordre est purement thermique, et il se règle par la ventilation et le traitement du pont thermique, pas par des travaux de maçonnerie.
Point de rosée de l'air intérieur, en degrés Celsius
| Température de l'air | 50 % | 55 % | 60 % | 65 % | 70 % | 75 % | 80 % |
|---|---|---|---|---|---|---|---|
| 18 °C | 7,4 | 8,8 | 10,1 | 11,3 | 12,4 | 13,5 | 14,5 |
| 19 °C | 8,3 | 9,7 | 11,1 | 12,3 | 13,4 | 14,5 | 15,5 |
| 20 °C | 9,3 | 10,7 | 12,0 | 13,2 | 14,4 | 15,4 | 16,4 |
| 21 °C | 10,2 | 11,6 | 12,9 | 14,2 | 15,3 | 16,4 | 17,4 |
| 22 °C | 11,1 | 12,5 | 13,9 | 15,1 | 16,3 | 17,4 | 18,4 |
20 °C et 60 % d'humidité relative : toute paroi sous 12,0 °C condense.
- Relever la température et l'humidité relative de la pièce au thermohygromètre, au centre, à hauteur d'homme.
- Lire le point de rosée correspondant dans le tableau.
- Mesurer la température de surface des zones suspectes au thermomètre infrarouge : angles, tableaux de baie, nez de dalle, murs derrière les meubles adossés.
- Toute surface plus froide que le point de rosée condense. Si les moisissures sont exactement là, le diagnostic est fait et aucun traitement anti-remontée ne servira.
Valeurs calculées par la formule de Magnus, coefficients 17,62 et 243,12 °C.
Le point de rosée ne se devine pas : deux mesures et une lecture suffisent à écarter ou confirmer la condensation.
Quand la fissure fabrique l'humidité, et quand c'est l'inverse
Reste le cas qui occupe le plus de temps en expertise : le mur présente à la fois une ouverture et une zone humide. Les deux sont réels. La question n'est plus « lequel des deux », mais « lequel a précédé l'autre », parce que la réponse détermine ce qu'on répare et qui paie.
Le sens de causalité ne se déduit pas de l'aspect, il se reconstruit à partir de la chronologie, de la géométrie et du comportement saisonnier. Les deux colonnes ci-dessous rassemblent les indices qui font pencher d'un côté ou de l'autre.
Ce troisième cas, où l'eau est le moteur d'un mouvement de sol, croise directement les mécanismes décrits à propos des fissures d'origine hydraulique liées aux fuites et au drainage. La différence est nette : là, l'eau n'abîme pas le mur, elle déplace ce sur quoi il repose, et la réponse passe par un drainage périphérique plutôt que par un traitement de parement.
Dans quel sens va la cause

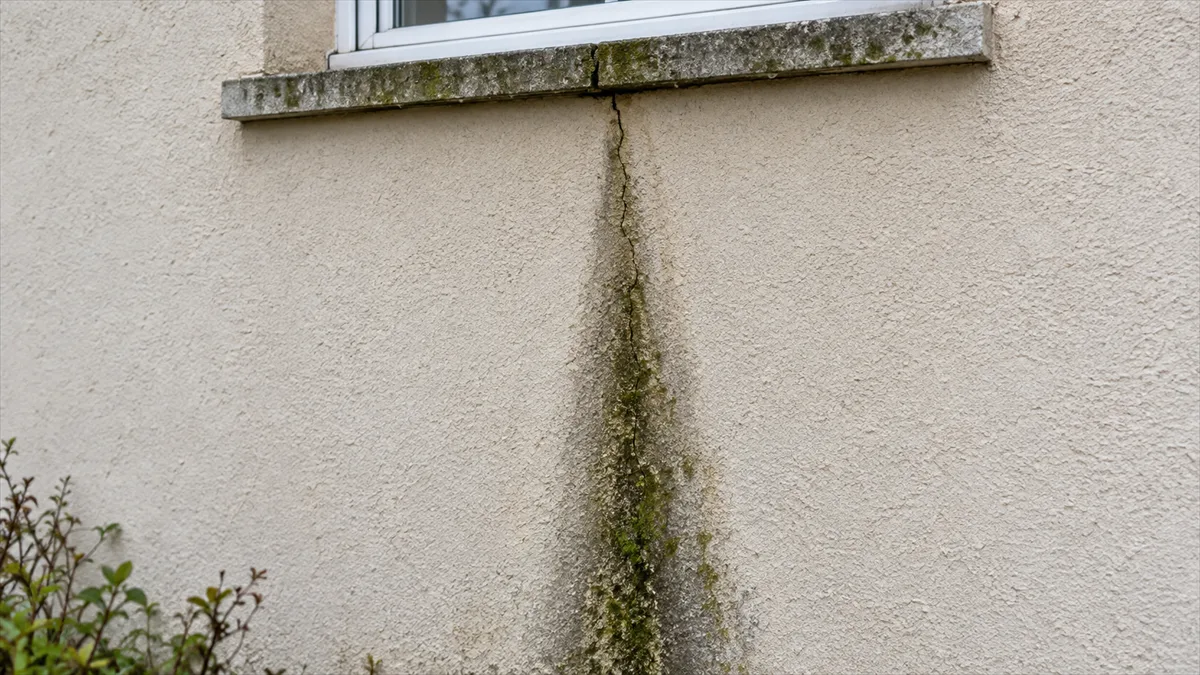

La fissure a précédé l'humidité
L'ouverture s'est faite d'abord, l'eau a trouvé le chemin ensuite.
- L'humidité est concentrée le long du tracé et s'estompe dès qu'on s'en écarte de quelques dizaines de centimètres.
- La tache apparaît ou s'étend après un épisode de pluie battante sur la façade concernée, puis régresse.
- L'ouverture existe aussi sur les parties hautes du mur, où aucune remontée capillaire ne peut arriver.
- Le désordre est apparu après un épisode identifiable : sécheresse marquée, travaux voisins, fuite enterrée.
Ordre des travauxOn referme d'abord le mouvement, on ne traite l'humidité qu'ensuite. Étancher une fissure encore active revient à sceller une plaie ouverte.
L'humidité a précédé la fissure
Le matériau s'est dégradé sous l'effet de l'eau, puis a fini par s'ouvrir.
- L'ouverture reste cantonnée au revêtement : elle ne se retrouve pas sur l'autre face du mur.
- Son tracé est irrégulier, sinueux, contenu dans une zone déjà cloquée et pulvérulente.
- Le mortier ou l'enduit s'effrite au grattage sur toute la zone, y compris là où rien n'est ouvert.
- Le désordre progresse lentement et régulièrement, sans à-coup saisonnier marqué.
Ordre des travauxOn assèche et on traite la source, puis on refait le revêtement. Reprendre le parement sans couper l'apport d'eau garantit la récidive.
Le troisième casUn troisième cas existe et se voit surtout en pied de fondation : l'eau elle-même provoque le mouvement, en lessivant les fines du sol d'assise ou en faisant varier la teneur en eau d'une argile. Le désordre est alors mécanique, mais son moteur est hydrique.
Le sens de causalité décide de l'ordre des travaux, donc du budget et de la prise en charge.
Ce que coûte une erreur de diagnostic
L'écart de prix entre un traitement d'humidité et une reprise structurelle est considérable, mais ce n'est pas le vrai risque. Le vrai risque, c'est de payer deux fois : une première pour un traitement hors sujet, une seconde pour le traitement utile, une fois que le désordre est revenu et qu'il s'est aggravé entre-temps.
Le point commun de ces trois trajectoires est l'absence de mesure préalable. Une visite avec relevé de la hauteur du front, prélèvements au carbure, thermohygrométrie et contrôle de la température des parois coûte une fraction du premier devis de travaux, et elle est la seule étape qui décide correctement de la suite. La méthode d'examen visuel appliquée aux fissures se transpose ici, avec des instruments différents mais la même logique : caractériser avant de conclure, conclure avant de chiffrer.
Trois erreurs classiques et leur suite
Enduit ciment étanche appliqué sur un mur en remontée capillaire
Pourquoi
L'intervenant traite le symptôme visible en refermant la surface, sans chercher d'où vient l'eau.
Ce qui arrive
L'eau ne peut plus s'évaporer et monte plus haut. Le front passe souvent d'un niveau bas à un niveau haut en deux à trois saisons, et l'enduit finit par se décoller en plaques.
Ce qu'il faut refaire
Dépose complète du nouvel enduit, puis traitement de la source. La première dépense est intégralement perdue.
Injection de résine anti-remontée sur un mur qui condense
Pourquoi
Les symptômes de surface se ressemblent et personne n'a mesuré le point de rosée ni la température des parois.
Ce qui arrive
Aucun effet, puisqu'il n'y avait pas de remontée à couper. Les moisissures restent exactement aux mêmes endroits, dans les angles et derrière les meubles.
Ce qu'il faut refaire
Ventilation et traitement du pont thermique, pour une dépense sans commune mesure avec l'injection réalisée.
Rebouchage d'une fissure active présentée comme un désordre d'humidité
Pourquoi
L'humidité qui s'écoule le long du tracé masque la nature mécanique du désordre.
Ce qui arrive
La fissure rouvre au premier cycle saisonnier, souvent au même endroit et parfois plus large, parce que le rebouchage a créé un point dur.
Ce qu'il faut refaire
Recherche de la cause structurelle, instrumentation, puis réparation adaptée. Le temps perdu s'est traduit en aggravation.
Dans les trois cas, la dépense initiale est perdue et le désordre revient plus haut, plus large ou plus profond.
