Entre la maison et le regard, le tuyau traverse la tranche de sol qui bouge le plus
Une évacuation enterrée relie deux ouvrages qui ne bougent presque pas : la maison, portée par ses fondations, et le regard de branchement, posé sur son propre fond en limite de terrain. Entre les deux, le tuyau court à faible profondeur, dans la couche de terre qui sèche la première en été et se gorge d'eau la première en hiver. Sur argile, cette couche perd du volume en séchant et en reprend en se réhydratant, selon le mécanisme du retrait et du gonflement des sols argileux.
Le tuyau, lui, ne s'allonge pas et ne se raccourcit pas avec le terrain. Il accepte un peu de flexion, puis les efforts se concentrent là où il est tenu : dans le mur qu'il traverse, dans les raccords collés, aux changements de direction et à l'entrée du regard. Le profil ci-dessous suit une évacuation de cuisine jusqu'au regard et situe les quatre endroits où nous trouvons la casse.
Une évacuation vue en long, du mur de la maison au regard
- Couche qui sèche en été et regonfle en hiver
- Argile plus profonde, moins exposée au climat
- Sens du mouvement du terrain pendant la sécheresse
-

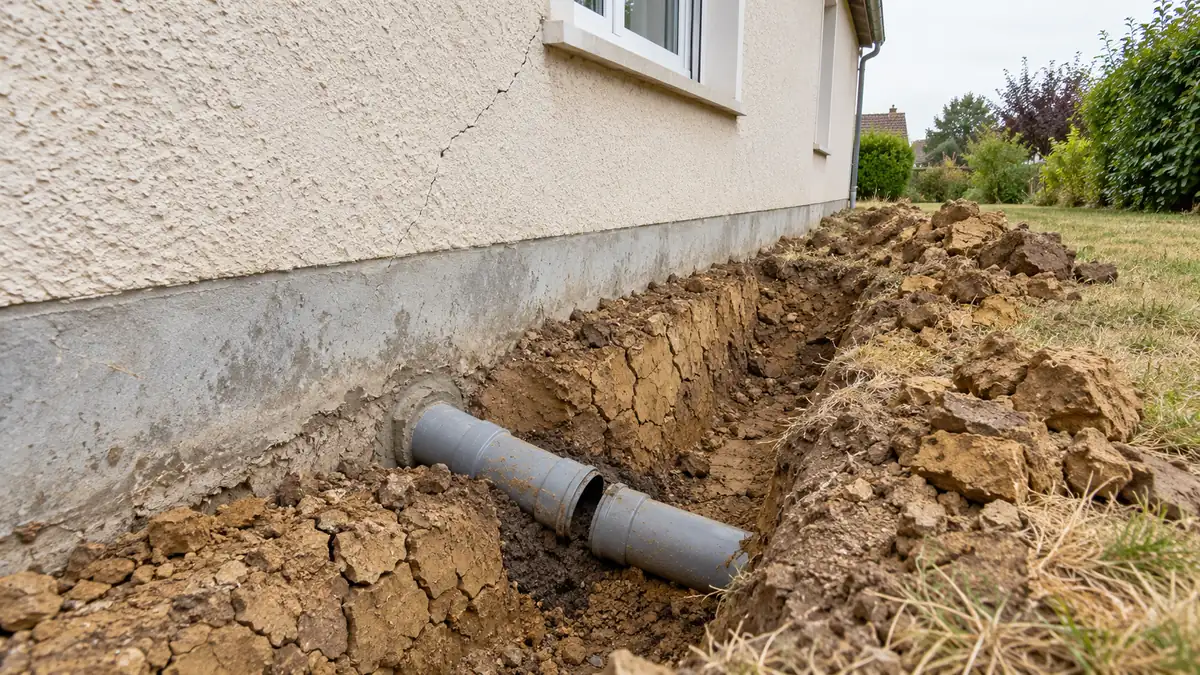

La traversée du mur
Le tuyau est bloqué dans la maçonnerie alors que la terre descend juste à côté. Il travaille en cisaillement et casse souvent dans le premier mètre après la façade.
-
Le premier raccord collé
Un assemblage collé ne laisse aucun jeu. Quand le terrain se tasse sous le tuyau, c'est ce raccord qui s'ouvre ou se fend, là où un joint à lèvre aurait glissé de quelques millimètres.
-
La culotte de branchement
Une pièce qui reçoit un second tuyau résiste au mouvement dans deux directions à la fois. Elle se fend à la jonction ou laisse la branche secondaire se déboîter.
-
L'entrée dans le regard
Le regard en béton ne suit pas le terrain. Le tuyau se décroche de sa paroi ou prend une contre-pente dans le dernier mètre, et l'eau stagne avant d'entrer.
Sur un réseau en bon état partout ailleurs, une casse limitée à l'un de ces quatre points est déjà un indice de mouvement du sol.
Sur un sable ou un remblai léger, c'est souvent l'inverse : la fuite vient d'abord et l'eau qui s'échappe emporte les grains fins du sol jusqu'à creuser sous la semelle. Sur argile, le terrain peut casser le tuyau sans qu'une goutte ait fui auparavant, et la fuite n'arrive qu'ensuite.

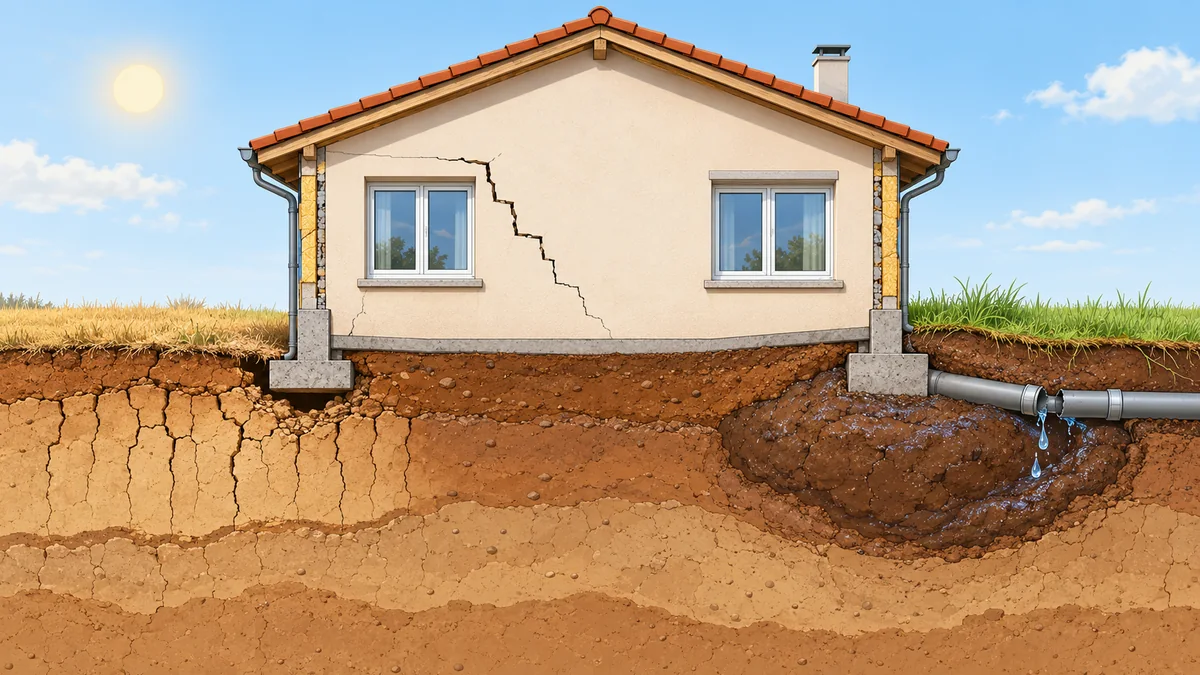

Une fois cassé, le tuyau entretient le gonflement de l'argile au pied du mur
Géorisques précise que la rupture des canalisations enterrées aggrave les désordres, parce que les fuites qui en résultent provoquent des gonflements localisés. Chaque vaisselle, chaque douche ou chaque averse, selon le réseau touché, envoie de l'eau dans l'argile à l'endroit précis de la casse, c'est-à-dire au pied du mur.
L'argile humidifiée gonfle sur quelques mètres, pendant que le reste du terrain reste sec. Une portion de façade se trouve soulevée ou retenue, ses voisines continuent de descendre, et la fissure s'ouvre entre les deux. L'été suivant, cette zone gorgée d'eau sèche plus fort que le reste et ajoute un second mouvement au premier. Le phénomène ressemble en petit au regonflement de l'argile après les pluies, avec une différence qui aide au diagnostic : il reste concentré autour de la casse.
C'est ce qui explique une situation que beaucoup de propriétaires trouvent incohérente : la plupart des fissures se referment un peu avec les pluies d'automne, sauf une, près de la sortie des eaux usées, qui continue de s'ouvrir en plein hiver.
Le rapport de caméra dit si le tuyau a été tiré par le sol ou s'il a vieilli
Une inspection télévisée, souvent abrégée en ITV, parcourt la conduite depuis un regard ou une ouverture et note chaque défaut avec sa distance au point de départ et une image. La plupart des propriétaires ne lisent que la conclusion, du type « canalisation à remplacer ». La nature de chaque défaut et l'endroit où il se trouve en disent pourtant beaucoup plus.
Six images de caméra et ce qu'elles désignent
Exemple de relevé sur une évacuation de 14 m, du regard à la façade
Trois défauts, dont deux dans les deux mètres qui précèdent la façade : le profil d'un mouvement différentiel entre la maison et son terrain.

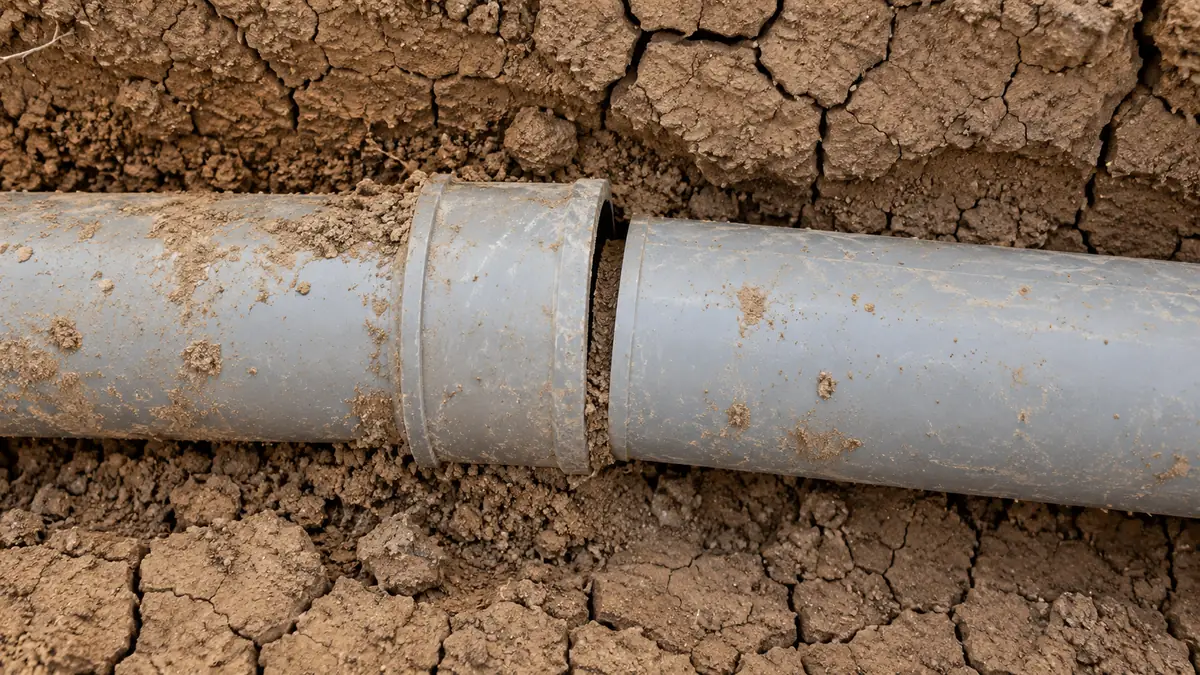

Assemblage déboîté
Les deux tubes ne sont plus dans l'axe : un croissant sombre apparaît entre le bout de l'un et l'emboîture de l'autre.
Mouvement du sol
Le terrain a bougé sous un tube et pas sous l'autre. Sur une maison récente, une pose sans lit de sable compacté peut produire la même image.
Cassure en anneau
Une fissure fait le tour complet du tube, perpendiculaire à son axe, souvent près d'un mur ou d'un regard.
Mouvement du sol
Le tube a été plié ou cisaillé entre un point fixe et un terrain qui descend. Sa position, au ras d'un ancrage, compte plus que sa largeur.
Fissure en long sur le dessus
Une fissure suit le tube sur sa longueur, à la voûte, et la section paraît légèrement aplatie.
Charge ou écrasement
Le tube a été écrasé par ce qui pèse au-dessus : remblai trop lourd, passage de véhicule, dalle posée sur la tranchée. Le mouvement de l'argile n'en est pas la cause première.
Eau qui stagne sur plusieurs mètres
L'image montre un plan d'eau immobile qui noie le bas du tube sur une longueur, sans obstacle visible.
Mouvement du sol
Le lit de pose s'est affaissé ou soulevé et la pente s'est inversée. Ce défaut accompagne souvent un déboîtement un peu plus loin.
Racines dans un joint
Des filaments clairs entrent par un assemblage et forment une touffe dans le courant.
Deux indices à la fois
Les racines entrent par un joint déjà ouvert. Elles signalent aussi un arbre assez proche pour assécher le sol sous la maison.
Dépôts et paroi usée
Le fond du tube est encroûté, la paroi rugueuse ou piquée sur toute la longueur filmée.
Vieillissement
La conduite vieillit. Ce constat réparti sur tout le réseau n'indique aucun mouvement de terrain.
La position compte autant que la nature. Trois défauts groupés dans le mètre qui précède la façade racontent un mouvement différentiel, alors que des dépôts et une paroi usée sur toute la longueur racontent une conduite en fin de vie. Les racines sont un cas à part, puisqu'elles désignent à la fois un joint ouvert et un arbre qui puise l'eau sous les fondations, comme l'expliquent les distances à respecter entre arbres et maisons.
Fuite d'abord ou sécheresse d'abord : ce sont les dates qui départagent
La caméra dit comment le tuyau a cassé, pas quand. Pour savoir qui a commencé, nous plaçons côte à côte la date des premières fissures, le temps qu'il a fait les étés précédents, les factures d'eau quand le réseau d'eau potable est en cause, les travaux réalisés sur les évacuations et ce que montre la casse elle-même. Deux histoires se dessinent alors, avec des indices qui ne se ressemblent pas.
Deux histoires possibles pour la même casse
La fuite a précédé les fissures
-
D'abord La casse
Le tuyau casse par usure, par une racine ou par un écrasement, sans lien avec le climat.
-
Des mois avant les fissures
La consommation d'eau grimpe sans raison, ou un regard se vide lentement.
-
Ensuite
Les fissures apparaissent autour du point de fuite, sur une seule façade.
-
Toute l'année
Elles s'ouvrent aussi en hiver, quand le sol est humide partout ailleurs.
Ce qui le confirme : une casse encroûtée de dépôts ou envahie de racines, donc ancienne.
Le terrain a cassé le tuyau
-
D'abord
Un été sec, souvent suivi d'un arrêté de catastrophe naturelle pour la commune.
-
Pendant ou juste après
Des fissures s'ouvrent sur plusieurs façades, le trottoir se décolle, des portes frottent.
-
Au même moment La casse
Le tuyau se déboîte ou casse à la traversée du mur ou à l'entrée du regard.
-
Les hivers suivants
Une fissure, près de la casse, continue de s'ouvrir alors que les autres se calment.
Ce qui le confirme : une casse nette, sans dépôts, au droit d'un point rigide.
Les deux histoires peuvent s'enchaîner : un été sec casse le tuyau, puis la fuite entretient un gonflement local pendant plusieurs hivers.
Quand la seconde histoire se vérifie, la casse devient une pièce du dossier de sécheresse au lieu d'en être l'objection. Elle se présente alors comme une conséquence du mouvement du sol, datée et localisée, avec les autres éléments qui servent à établir le lien entre la sécheresse et les fissures. L'assureur qui lit « fuite sur canalisation enterrée » sans chronologie retient spontanément la première histoire, d'où l'intérêt de dater avant de déclarer.
Au jardin comme dans la maison, un réseau cassé finit par se trahir
Une casse ne se voit pas, mais elle laisse des traces en surface bien avant qu'une entreprise ouvre le sol. Ces signes ne prouvent rien seuls ; réunis le long d'un même tracé, ils justifient le passage d'une caméra.

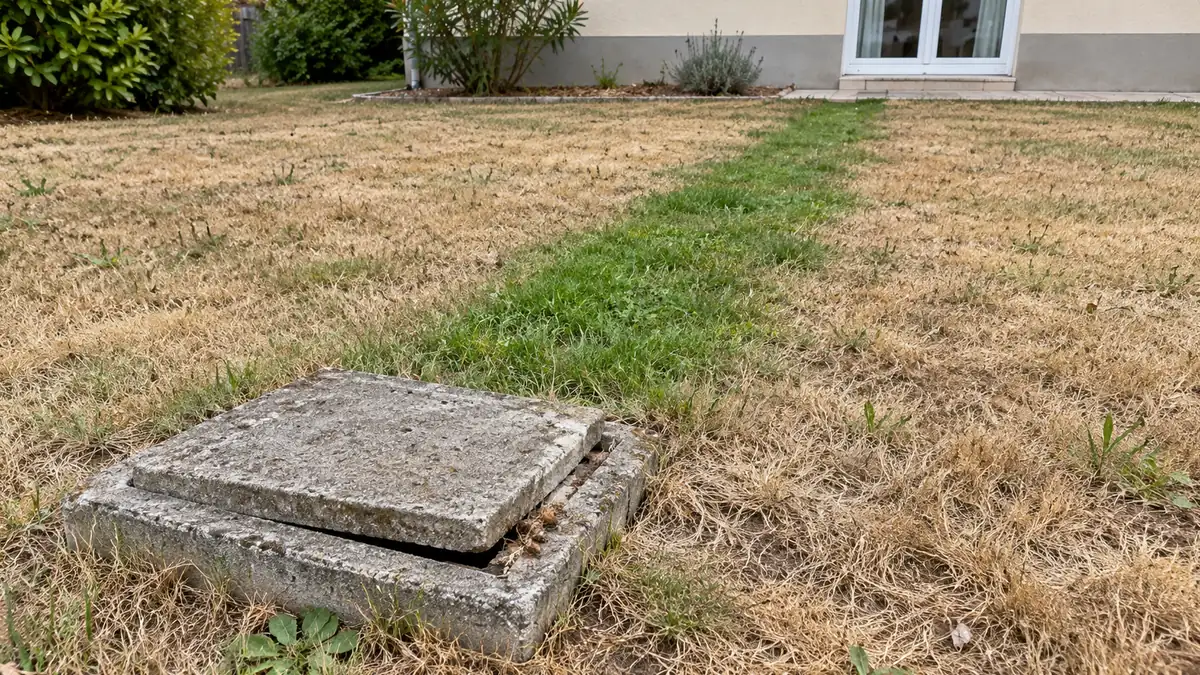

- Une bande d'herbe qui reste verte en plein été le long d'une ligne droite, alors que le reste de la pelouse a jauni : l'eau qui fuit arrose le terrain par en dessous.
- Un regard dont le niveau reste haut après usage, ou qui se vide lentement, signe d'une contre-pente ou d'un bouchon au droit d'une casse.
- Une odeur d'égout dans le vide sanitaire, la cave ou le garage, sans siphon desséché pour l'expliquer ; c'est l'occasion d'examiner aussi les fissures des murets du vide sanitaire, souvent proches des traversées de réseaux.
- Un évier ou un WC qui glougloute, parce que l'air circule mal dans une conduite déformée.
- Un petit creux ou un trou qui s'ouvre au-dessus du tracé, quand la fuite a fini par entraîner de la terre.
- Un tampon de regard qui a basculé, ou dont la rehausse s'est décollée du corps du regard.
Réparer le réseau, laisser le sol se stabiliser, et seulement ensuite les fissures
L'ordre des travaux compte autant que leur qualité. Chaque étape prépare la suivante, et en sauter une ramène presque toujours au point de départ quelques mois plus tard.
L'ordre des réparations, et ce qui arrive si l'on en saute une
Réparer le réseau sans le rendre plus rigide
Remplacer la partie cassée par des assemblages à joint plutôt que collés, laisser du jeu à la traversée du mur et refaire les pentes. Les guides sur les sols argileux insistent sur l'étanchéité et la souplesse des canalisations d'évacuation.
Si on la saute
Un réseau refait à l'identique, tout collé, cassera au même endroit au prochain été sec.
Contrôler l'étanchéité avant de refermer
Faire un essai d'étanchéité ou un nouveau passage de caméra, puis garder le rapport daté avec la facture.
Si on la saute
Sans preuve de réparation, l'humidité qui persiste sera attribuée à une fuite toujours active.
Laisser l'argile retrouver son équilibre
Attendre que le sol gonflé par la fuite se soit rééquilibré, en suivant l'ouverture des fissures saison après saison.
Si on la saute
Un sol encore gorgé d'eau sèche après les travaux, et les fissures rebouchées s'ouvrent de nouveau.
Décider des fondations sur des mesures
Si les fissures continuent de bouger après un cycle complet, le problème tient au sol sous la maison et non plus au tuyau.
Si on la saute
Une reprise de fondation engagée trop tôt se décide sur un terrain encore perturbé par la fuite.
Sur le premier point, Géorisques recommande de repérer les fuites des réseaux enterrés, et l'assureur peut lui aussi regarder l'entretien du réseau parmi les mesures habituelles de prévention. Pour le troisième, le suivi se fait avec des repères posés de part et d'autre des fissures, selon la méthode qui permet de savoir si une fissure est encore évolutive ou stabilisée.
Si les mesures montrent que le terrain continue de bouger, le traitement porte alors sur le sol lui-même, par exemple avec une consolidation du sol argileux. Nous fixons cet ordre au cours d'une expertise de fissures, avant que le premier devis reçu ne l'impose à l'envers.
