Le radier limite les tassements différentiels, il ne les supprime pas
Une maison sur semelles filantes repose sur des bandes de béton coulées sous chaque mur. Si le sol tasse sous un angle, cet angle descend seul et le mur se fissure au-dessus. Le radier répartit au contraire le poids sur toute la surface de la dalle. Un affaissement local du sol ne se traduit plus par un affaissement local de la maison, parce que la dalle, rigide, fait le pont au-dessus.
Les recommandations publiques sur le retrait-gonflement des argiles le disent clairement : un radier généralisé bien conçu peut remplacer l'approfondissement des fondations, à condition que sa bêche périphérique descende assez bas. Cette bêche est un retour de béton qui ceinture la dalle et l'ancre dans un sol moins sensible à la sécheresse. Quand elle est trop courte, ou absente, la dalle repose sur la couche d'argile qui sèche le plus vite chaque été. Le mécanisme commun à toutes les fondations est décrit dans le guide sur le tassement différentiel.
Sous un radier, l'argile sèche d'abord par les bords, et plus profondément du côté de l'arbre
- Argile qui garde son eau
- Argile desséchée
- Vide sous le bord de la dalle
-
Centre de la dalle
À l'abri du soleil et de l'évaporation, l'argile garde son eau. La dalle y reste portée.
-
Bord exposé
L'argile perd son eau par la surface du terrain et se rétracte. Le bord de la dalle porte de moins en moins.
-
Côté arbre
Les racines puisent l'eau en profondeur. La zone sèche descend plus bas et avance plus loin sous la dalle.
-
Bêche périphérique
Plus elle descend, plus le bord reste appuyé sur un sol stable. Trop courte, elle sèche avec le reste.
Le schéma exagère les épaisseurs pour rester lisible. Sur le terrain, le vide sous un bord de radier se mesure le plus souvent en millimètres.
L'effet est l'inverse de celui d'une maison sur semelles. Au lieu de s'enfoncer en un point, la maison perd ses appuis sur son pourtour et reste portée au centre. Selon la raideur de la dalle et la répartition du séchage, deux mouvements se produisent, et ils ne laissent pas les mêmes traces.
La dalle bascule d'un bloc ou fléchit sur ses bords, et les deux mouvements laissent des traces différentes
Quand le séchage est nettement plus fort d'un côté, sous une façade plein sud ou près d'un arbre, la dalle s'incline d'un bloc vers ce côté. Les murs restent presque intacts, parce que la dalle ne se déforme pas : c'est l'ensemble qui penche. On le remarque aux portes qui frottent toutes dans le même sens, à une bille qui roule toujours vers la même façade, à un écart qui s'ouvre entre la maison et une terrasse ou un garage fondés à part.
Quand le séchage fait le tour de la maison, la dalle reste portée au centre et ses bords descendent. Elle travaille alors en flexion, comme une planche posée sur un tréteau. Les fissures apparaissent aux angles des façades et s'ouvrent vers le haut, et le carrelage se fend en diagonale près des murs extérieurs. Ce second mouvement est plus sérieux, parce que la dalle elle-même est sollicitée.
Un relevé des niveaux du sol distingue une dalle qui penche d'une dalle qui plie
Profil moyen de la dalle, d'une façade à l'autre
Les écarts augmentent régulièrement vers une seule façade. La dalle est entière, c'est son appui qui a changé d'un côté.
Profil moyen de la dalle, d'une façade à l'autre
Le centre est le point haut et les quatre bords descendent. La dalle travaille en flexion, ses angles portent les fissures.
Valeurs données à titre d'exemple. Le relevé se fait au niveau optique ou laser sur une vingtaine de points, puis se répète après l'hiver pour voir si les bords remontent.
Ce relevé prend une heure et coûte peu au regard des travaux qu'il oriente. Nous le faisons systématiquement lors d'un diagnostic de fissures sur une maison à radier, et nous le refaisons après les pluies d'hiver. Une dalle dont les bords remontent quand l'argile se réhumidifie confirme le rôle de la sécheresse, un phénomène décrit dans l'article sur l'argile qui regonfle après les pluies.

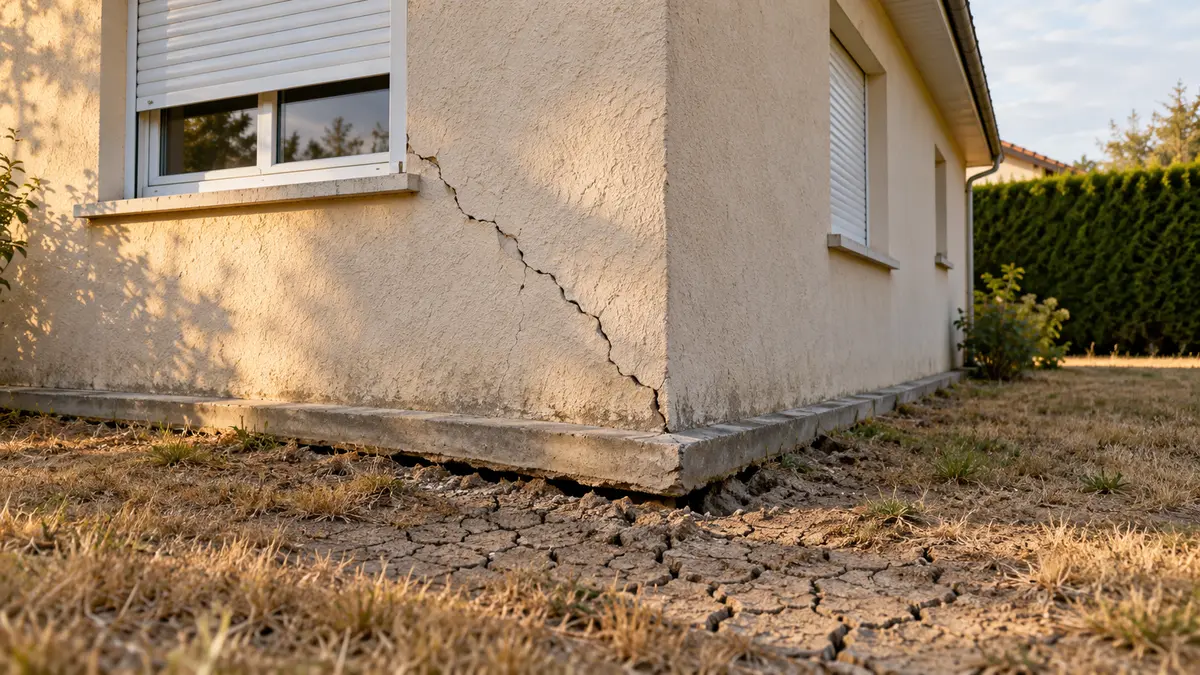

Sur une maison à radier, les fissures se regroupent aux angles, aux jonctions et dans le carrelage
Sur une maison à radier, nous ne cherchons pas les fissures au même endroit que sur une maison à semelles. Les murs, portés en continu par la dalle, se fissurent rarement au milieu de leur longueur. Les désordres se concentrent là où la dalle change de comportement, et un plan de la maison suffit à les situer.
Vue de dessus : quatre endroits où une maison sur radier montre qu'elle bouge
A Maison sur radier · B Garage sur semelles · C Terrasse
-
1. Fissure à l'angle d'une façade
Oblique, plus ouverte en haut qu'en bas. Elle accompagne la descente d'un bord de dalle.
Structure -
2. Joint ouvert entre la maison et le garage
Verticale et régulière. Les deux volumes ne reposent pas sur le même type de fondation et bougent chacun de leur côté.
À surveiller -
3. Carrelage fendu en diagonale
Une ligne qui traverse plusieurs carreaux parallèlement à un mur extérieur trahit la flexion de la dalle. Un carreau isolé qui sonne creux relève de la pose.
Indice clé -
4. Portes qui frottent du même côté
Quand toutes les portes accrochent vers la même façade, la dalle penche. Quand elles accrochent sans logique, la cause est souvent ailleurs.
Indice clé
Une fissure isolée au milieu d'une cloison, loin de tout angle, est rarement liée au radier. Elle vient plus souvent du retrait de l'enduit ou d'une cloison mal liaisonnée.
La jonction avec une partie fondée autrement mérite une attention particulière. Un garage, une véranda ou une extension posés sur semelles ne bougent pas comme la maison sur radier : à la sécheresse, l'un descend pendant que l'autre penche, et la liaison casse. Ce cas est développé dans l'article sur les fissures à la jonction d'une extension.

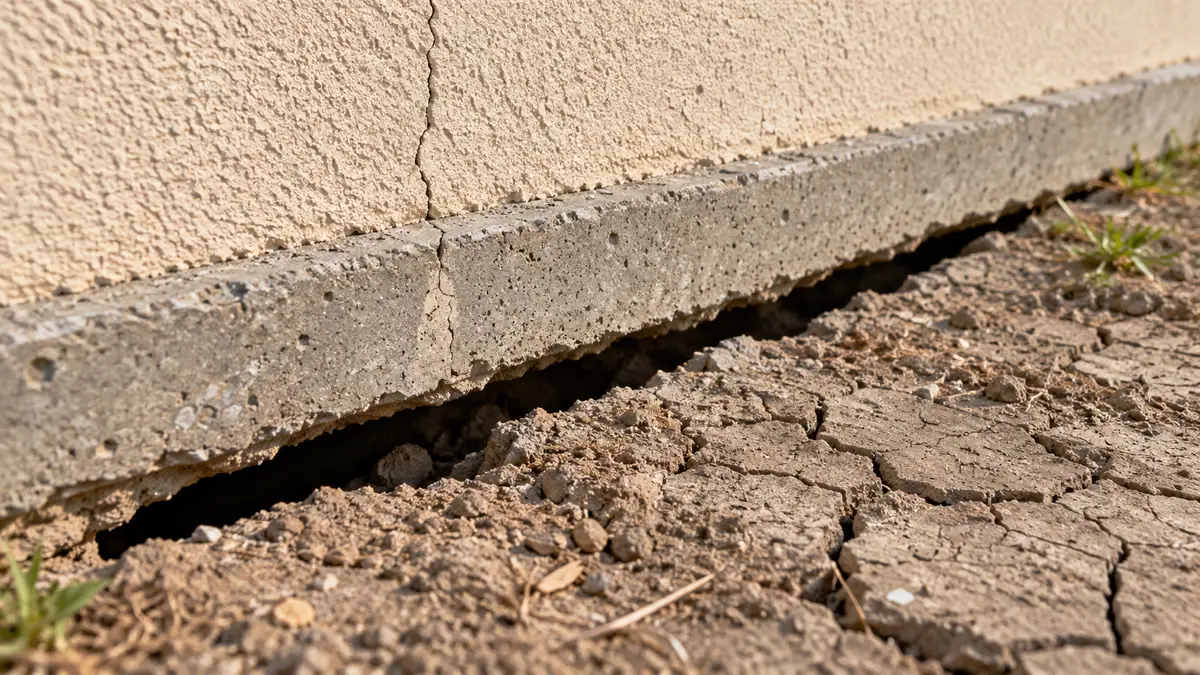

Au pied de la façade, la terre s'écarte de la dalle à la fin de l'été
Le signe le plus direct se voit dehors, en septembre. Le long de la façade la plus exposée, la terre se rétracte et s'écarte du bord de la dalle. Une fente s'ouvre entre le béton et le terrain, parfois assez large pour y glisser un doigt, et le sol se craquelle en polygones sur un ou deux mètres.
Cette fente n'est pas une fissure de la maison, mais elle montre où le sol a perdu son volume. Elle laisse aussi l'eau d'orage descendre directement sous la dalle, puis s'évaporer plus vite à la saison suivante. Une descente de gouttière qui se vide au pied du mur ou un regard qui fuit entretiennent ce cycle, comme l'explique l'article sur les fuites, drainages et sécheresse.
Les arbres pèsent plus lourd encore. Un chêne, un saule ou un peuplier planté à moins d'une fois et demie sa hauteur adulte de la façade peut assécher le sol bien au-delà de ce que fait le soleil seul. Les distances à respecter et les responsabilités entre voisins sont traitées dans l'article sur les arbres, racines et fissures.
Pour réparer une maison sur radier, on commence par ce qui assèche le sol
Un radier qui a basculé ou fléchi ne se répare pas comme une semelle qui a tassé. La dalle est en général intacte : il faut lui rendre un appui régulier, ou faire en sorte que le sol sous ses bords cesse de varier. Les interventions s'étagent des plus légères aux plus lourdes, et les premières sont souvent un préalable aux suivantes.
De la plus légère à la plus lourde, cinq interventions sur une maison à radier
-
Éloigner l'eau et protéger le pied des murs
QuandToujours, dès que les fissures apparaissent.
Ce qu'elle ne règle pasNe redresse pas une dalle déjà inclinée.
-
Poser un écran contre l'évaporation ou les racines
QuandQuand un côté sèche nettement plus que les autres, ou qu'un arbre est proche.
Ce qu'elle ne règle pasProtège les étés suivants, pas le mouvement passé.
-
Créer un joint de rupture avec le garage
QuandQuand deux volumes fondés différemment sont liés par une maçonnerie qui casse.
Ce qu'elle ne règle pasNe stabilise aucun des deux volumes.
-
Injecter de la résine sous les bords
QuandQuand un vide s'est formé sous un bord et que la flexion reste modérée.
Ce qu'elle ne règle pasComble un vide sans descendre sous la couche qui sèche.
-
Reprendre le radier sur micropieux
QuandQuand la dalle a basculé franchement ou que l'argile sèche en profondeur.
Ce qu'elle ne règle pasChantier lourd, à justifier par une étude de sol.
L'ordre n'est pas un barème. L'étude géotechnique de diagnostic dit jusqu'à quelle profondeur l'argile varie, donc quelle marche suffit.
L'écran contre l'évaporation est presque taillé pour ce cas : il prolonge la bêche du radier en empêchant le sol de sécher sous ses bords. Son principe et ses limites sont présentés dans l'article sur l'écran anti-évaporation. L'injection de résine expansive convient aux vides peu profonds sous la dalle, et la reprise en sous-œuvre par micropieux reste réservée aux cas où le sol bouge sur plusieurs mètres.
Avant de choisir, l'étude de sol G5 mesure la profondeur à laquelle l'argile se dessèche. Sans elle, une injection peut être faite trop haut, et des micropieux peuvent être posés là où un écran aurait suffi.
Une maison sur radier relève des mêmes garanties qu'une autre, avec une question en plus
Le type de fondation ne change rien aux conditions de la catastrophe naturelle : il faut un arrêté reconnaissant la sécheresse sur la commune et un lien de cause entre cet épisode et les dommages. Un assureur peut en revanche soutenir que le radier a été mal conçu, par exemple sans bêche suffisante, pour minimiser le rôle de la sécheresse. Le rapport d'expertise doit alors répondre point par point, relevé de niveaux et étude de sol à l'appui.
Si la maison a moins de dix ans, la garantie décennale du constructeur s'ajoute. Un radier insuffisant sur une argile connue relève d'un défaut de conception, et le constructeur ne peut pas s'abriter derrière la sécheresse quand l'étude de sol l'avait signalée. Pour les maisons bâties depuis octobre 2020 en zone d'aléa moyen ou fort, cette étude est obligatoire, comme le rappelle l'article sur l'étude de sol imposée par la loi Élan, et c'est la première pièce que nous relisons.
