Une poutre n'est pas un mur : pourquoi la fissure se lit différemment
Un mur ou une dalle se fissure surtout sous l'effet d'un mouvement du support (tassement, retrait du sol argileux) ou d'un défaut de matériau en surface. Une poutre, elle, est dimensionnée pour reprendre une charge en flexion : elle plie légèrement sous son propre poids et sous les charges qu'elle porte, et cette flexion crée mécaniquement deux zones opposées sur sa hauteur, une zone comprimée en haut et une zone tendue en bas.
C'est cette mécanique, propre aux éléments porteurs linéaires (poutres, linteaux, longrines), qui distingue une fissure structurelle classique de mur d'une fissure de poutre : la position de la fissure sur la hauteur de l'élément, et non sa seule largeur, est souvent le premier indice de gravité que regarde un expert.
Le mécanisme de flexion, fibre par fibre
Sous une charge, une poutre simplement posée sur deux appuis se déforme selon un schéma constant : la fibre supérieure travaille en compression, la fibre inférieure travaille en traction, et l'axe neutre entre les deux ne subit théoriquement aucune contrainte. Deux tracés de fissure reviennent le plus souvent en diagnostic : une fissure verticale partant de la fibre tendue au centre de la portée, signature d'un effort de flexion, et une fissure diagonale partant d'un appui, signature d'un effort tranchant, généralement plus rare mais qui appelle une lecture plus attentive.
Bois
Une fissure verticale nette en sous-face, centrée sur la portée, correspond au schéma classique d'une poutre bois en flexion : la fibre tendue travaille et s'ouvre la première.
Béton armé
Une fissure diagonale qui part du bas et remonte vers un appui signale un effort tranchant : un mode de fissuration moins fréquent qu'une fissure verticale centrale, mais qui mérite un avis d'expert sans délai.

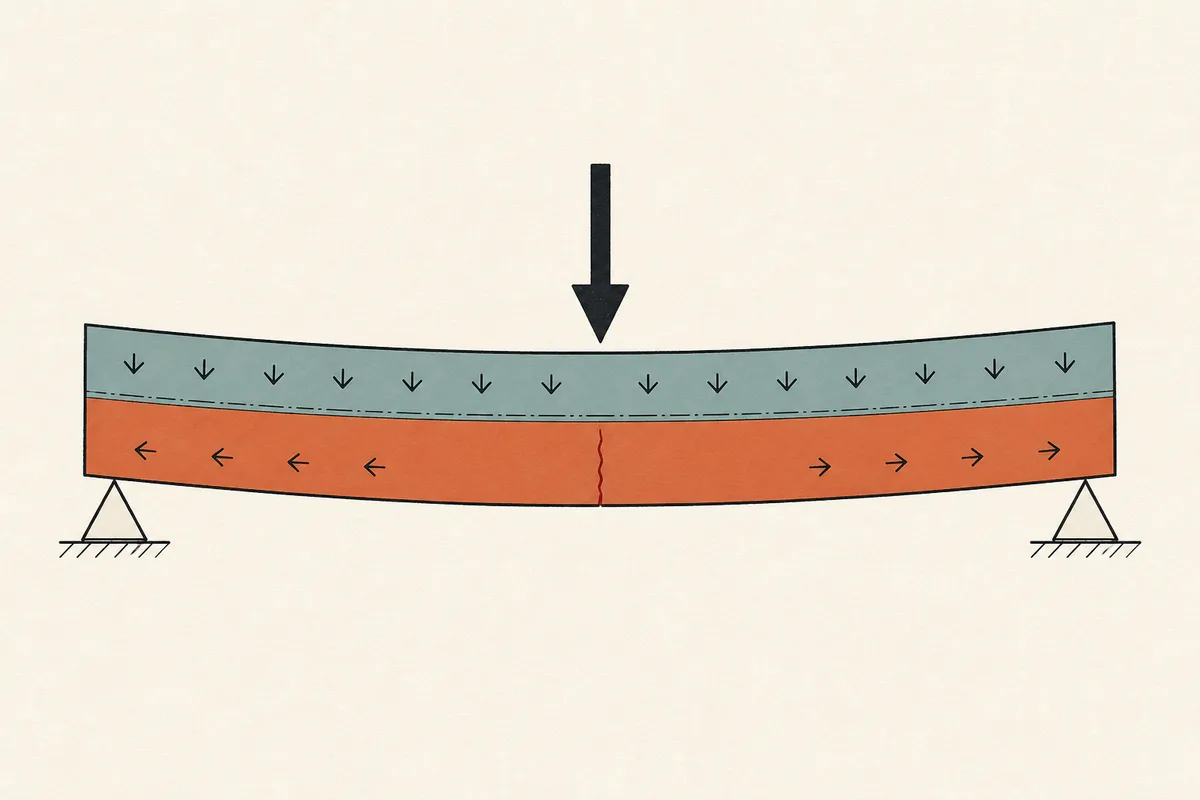

Zone haute = fibre comprimée · zone basse = fibre tendue · trait = fissure caractéristique
Le tracé et la position de la fissure sur la hauteur de la poutre en disent souvent plus long que sa seule largeur mesurée au réglet.
Poutre bois fissurée : fente de retrait ou fissure de flexion

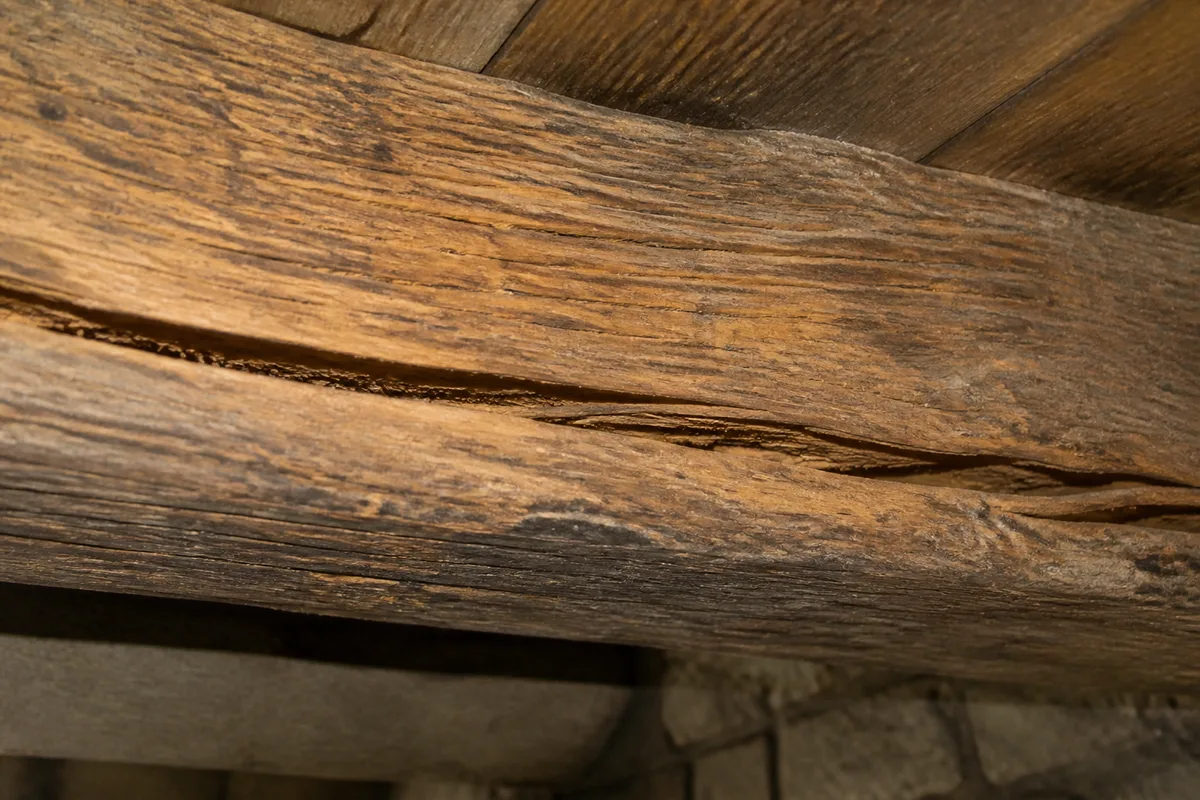

Sur une poutre bois, la plupart des fissures visibles sont des fentes de retrait : le bois continue de sécher après sa mise en œuvre et se fend naturellement dans le sens des fibres, sans que cela affaiblisse significativement sa résistance en flexion tant que la fente ne traverse pas toute la section. Ces fentes sont fréquentes, longitudinales, et n'ont généralement pas de rapport avec la charge portée.
Le signe qui change tout est la flèche, c'est-à-dire l'affaissement visible de la poutre sous son propre poids. Les valeurs de référence utilisées en dimensionnement (Eurocode 5) retiennent une flèche admissible de l'ordre de L/300 de la portée pour un plancher courant, resserrée à L/400 en présence de cloisons ou d'un carrelage fragile au-dessus, et assouplie jusqu'à L/500 pour une poutre de toiture sans plafond rigide en dessous. Au-delà de ces plages, la déformation est jugée excessive même si la poutre ne rompt pas, et une fissure de flexion en sous-face devient alors un signe à prendre au sérieux plutôt qu'une simple fente de séchage.
Poutre béton armé fissurée : le risque de corrosion des aciers
Sur une poutre en béton armé, l'enjeu n'est pas seulement mécanique : une fissure trop large laisse l'humidité et l'air atteindre les armatures métalliques qui font tout le travail en traction dans la fibre inférieure. Une fois les aciers exposés, la corrosion les fait gonfler et élargit encore la fissure de l'intérieur, un cercle qui s'auto-entretient si rien n'est fait.
L'Eurocode 2 (NF EN 1992-1-1) fixe des valeurs limites d'ouverture de fissure, calculées au stade du dimensionnement selon la classe d'exposition de l'ouvrage : environ 0,4 mm pour une ambiance intérieure sèche, et une valeur plus stricte, environ 0,3 mm, dès que l'ambiance est humide ou extérieure, précisément parce que la corrosion y progresse plus vite. Ce ne sont pas des seuils de diagnostic sur site à appliquer au réglet, mais ils donnent l'ordre de grandeur à partir duquel un bureau d'études considère qu'une fissure de béton armé mérite d'être surveillée puis traitée avant qu'elle ne s'aggrave.
Ce que révèle vraiment le mécanisme de la fissure
Deux fissures de largeur identique n'ont pas la même portée selon leur position sur la poutre. Une fissure verticale au centre de la portée, qui reste fine et n'évolue pas d'une visite à l'autre, correspond souvent à une flexion normale du matériau sous charge. Une fissure diagonale proche d'un appui, en revanche, signale un effort tranchant : elle progresse généralement plus vite et touche à la capacité de la poutre à transmettre la charge vers ses points d'appui, pas seulement à sa résistance en flexion.
C'est cette lecture du mécanisme, et non la seule largeur mesurée, qui permet à un expert de distinguer un désordre à surveiller d'un désordre qui impose une intervention rapide, au même titre que pour une fissure de dalle béton où le tracé compte souvent plus que la largeur seule.
Seuils de vigilance : ce que dit la norme, ce que regarde l'expert
Ce tableau réunit les valeurs de référence utilisées en dimensionnement pour le bois et le béton armé. Elles servent de repère, pas de verdict automatique : un expert croise toujours ces seuils indicatifs avec le tracé de la fissure, sa localisation sur la hauteur de la poutre et son évolution dans le temps.
| Élément | Signe observé | Seuil indicatif | Ce qu'il signifie |
|---|---|---|---|
| Poutre bois, plancher courant | Flèche visible à l'œil sous charge | Flèche > L/300 de la portée | Au-delà, l'Eurocode 5 considère la déformation excessive pour un plancher courant : une inspection s'impose. |
| Poutre bois, toiture sans plafond rigide | Affaissement du faîtage ou d'un chevron | Flèche > L/500 de la portée | Seuil plus strict retenu pour limiter les désordres de couverture, tuiles déplacées ou étanchéité rompue. |
| Poutre béton armé, ambiance intérieure sèche | Fissure fine, sans trace de rouille | Ouverture indicative ≈ 0,4 mm | Valeur limite recommandée par l'Eurocode 2 pour cette classe d'exposition, au stade du calcul. |
| Poutre béton armé, ambiance humide ou extérieure | Fissure avec amorce de trace brune | Ouverture indicative ≈ 0,3 mm | Seuil plus bas car la corrosion des aciers y progresse plus vite une fois amorcée. |
Les étapes du diagnostic d'une poutre fissurée
-
Identifier le matériau et le mode porteur
Bois massif, lamellé-collé, béton armé ou poutre métallique enrobée : chaque matériau a son propre comportement en flexion et ses propres signes d'alerte.
-
Localiser la fissure sur la hauteur et sur la portée
Fibre tendue ou comprimée, centre de portée ou proximité d'un appui : la position oriente immédiatement vers une flexion normale ou un effort tranchant à surveiller de près.
-
Mesurer la flèche et l'ouverture de fissure
La flèche se compare à la portée de la poutre, la largeur de fissure se compare aux seuils indicatifs selon le matériau et l'exposition à l'humidité.
-
Poser un témoin si un doute existe sur l'évolution
Un suivi à la jauge fissurométrique permet de vérifier si la fissure est stabilisée ou continue de s'ouvrir avant de statuer sur l'urgence réelle des travaux.
-
Rapport et préconisation adaptée au matériau
Renforcement par plat métallique ou par résine pour une poutre bois, réparation par mortier structural et traitement anticorrosion pour une poutre béton armé, ou étude de structure complémentaire si la capacité portante est en jeu.
Les signes qui imposent un avis d'expert sans attendre
Ne remettez pas la zone en charge tant que ces signes n'ont pas été vus par un professionnel
- Une flèche visible à l'œil au centre de la poutre, sans avoir besoin d'un outil pour la constater.
- Une fissure diagonale qui part de la fibre inférieure vers un appui, plutôt que verticale au centre de la portée.

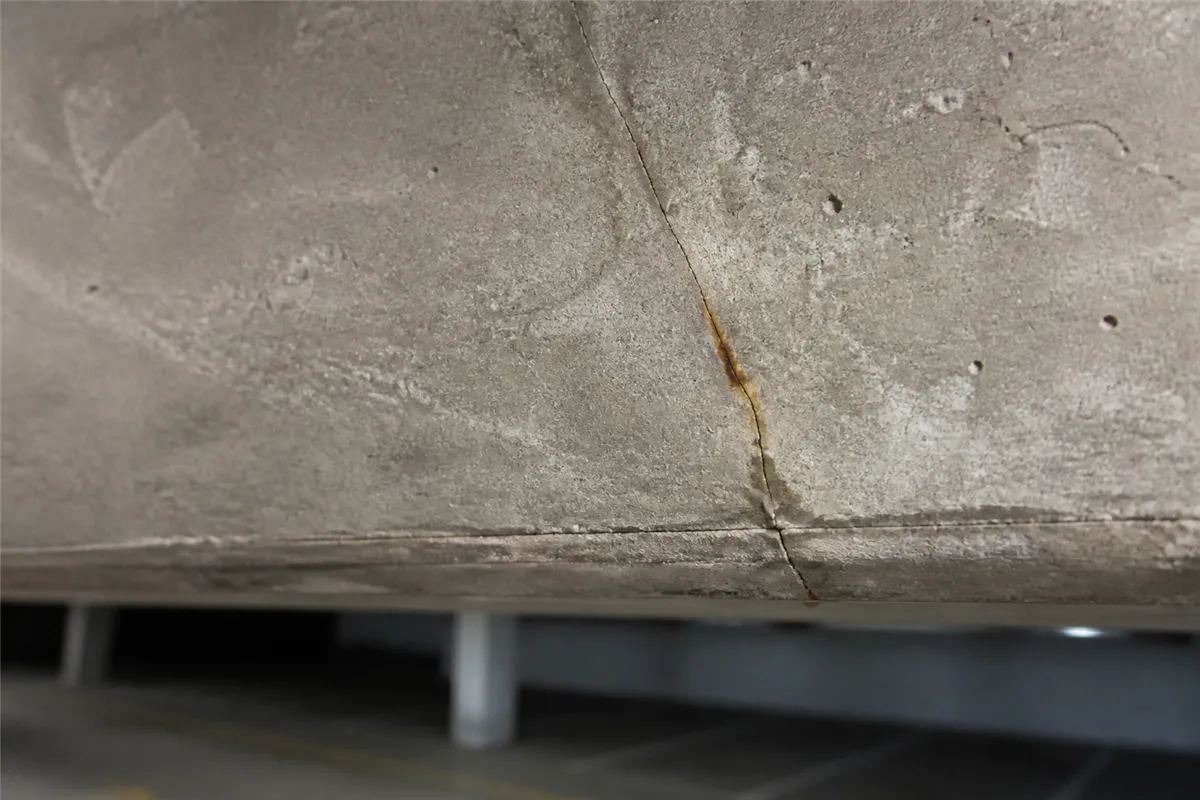

- Une trace de rouille ou d'humidité au droit d'une fissure sur une poutre en béton armé.
- Une fissure qui s'élargit d'une observation à l'autre, mesurée au réglet ou suivie par une jauge fissurométrique.
- Un craquement ou un bruit inhabituel associé à l'apparition récente de la fissure.
Dans le doute, limitez le chargement de la zone concernée (stockage, mobilier lourd) en attendant le passage de l'expert.
