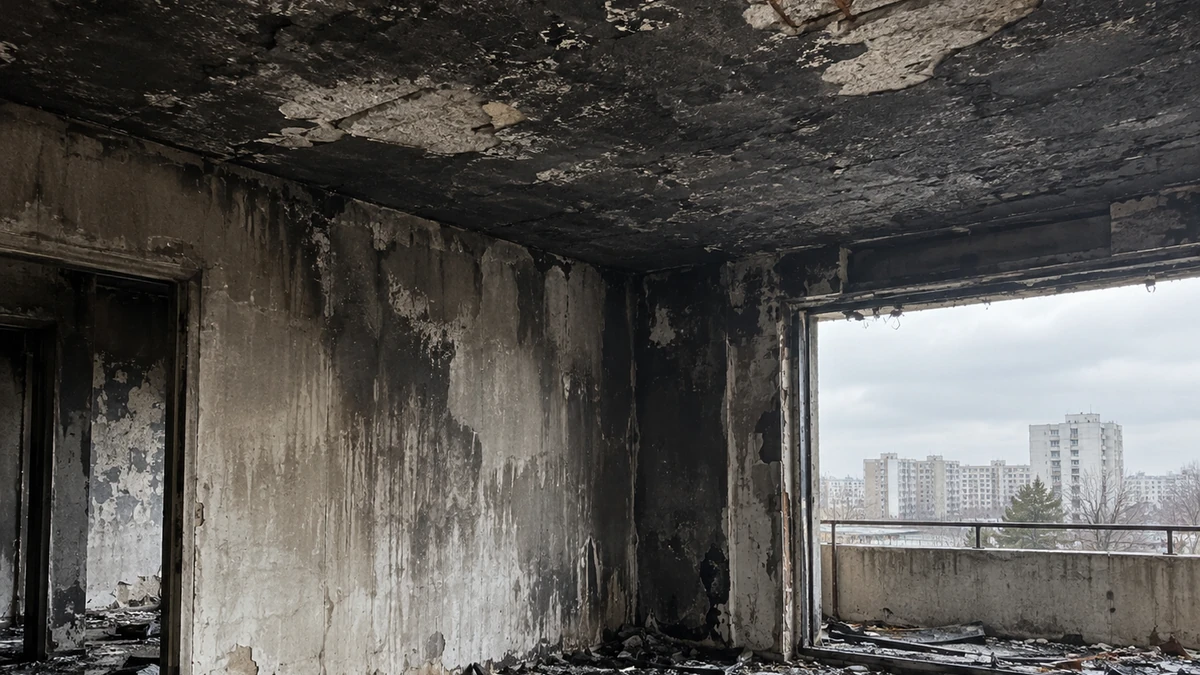

Ce que la température détruit, palier par palier
Le béton n'est pas un matériau inerte à la chaleur : c'est un assemblage de pâte de ciment hydratée et de granulats, dont chaque constituant se transforme à une température propre. Ces transformations sont pour partie réversibles et pour partie définitives, et la frontière entre les deux commande tout le reste du diagnostic.
La première étape, autour de 100 °C, est le départ de l'eau libre. Elle est sans conséquence mécanique mais elle génère une pression de vapeur dans un matériau peu perméable, et c'est cette pression qui provoque l'éclatement explosif du parement, plus tôt et plus brutalement sur les bétons modernes à haute performance que sur les bétons anciens, plus poreux. À partir de 300 °C, la pâte de ciment commence à perdre son eau liée et la résistance chute. Vers 450 à 500 °C, la portlandite se déshydrate. Au-delà de 573 °C, le quartz des granulats siliceux change de phase en augmentant de volume, ce qui désolidarise le granulat de la pâte.
Ce qui arrive au béton armé quand la température monte

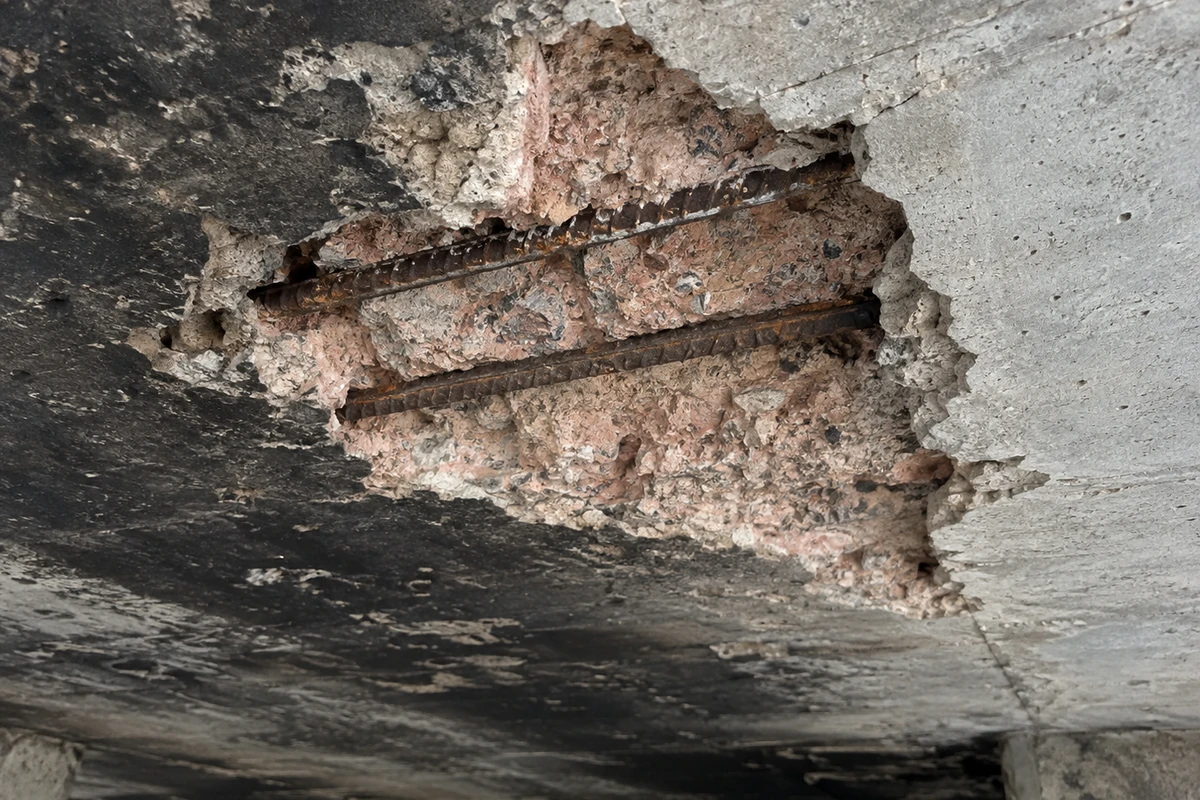

La teinte rose du béton n'est pas un salissement : c'est le marqueur visuel le plus utile du diagnostic post-incendie. Elle signe le franchissement du palier de 300 °C par la zone observée, et elle persiste après nettoyage.
Comportement du béton et des aciers à haute température : Eurocode 2 partie 1-2 et fiche pédagogique D1-4 de l'Université Gustave Eiffel. Les seuils sont des ordres de grandeur, la nature des granulats les déplace de quelques dizaines de degrés.
Une conséquence pratique découle directement de ce tableau : le diagnostic ne peut pas se faire au seul jugé visuel du parement, parce que le gradient thermique dans le béton est très raide. Une face exposée à 800 °C peut n'avoir transmis que 300 °C à 4 cm de profondeur, là où se trouvent précisément les armatures. La profondeur d'enrobage devient alors le paramètre qui sauve ou condamne l'élément.
Le thermomètre le plus fiable est par terre, dans les décombres
Aucun capteur n'a enregistré la température de l'incendie. Elle se reconstitue après coup, et la méthode la plus robuste consiste à inventorier les matériaux présents dans la pièce et à noter lesquels ont fondu, lesquels ont seulement coulé, lesquels sont intacts. Un point de fusion est une constante physique : il ne se négocie pas et il ne dépend ni de la durée du feu ni du récit des occupants.
La lecture se fait par encadrement. Le matériau le plus réfractaire ayant fondu donne le plancher de température atteint dans cette zone. Le matériau le moins réfractaire encore intact donne le plafond. Entre les deux, on tient une fourchette, et cette fourchette suffit le plus souvent à trancher la question du seuil de 500 °C.
Lire la température maximale dans les débris
Un châssis d'aluminium retrouvé en flaque signifie que la zone a dépassé 660 °C, donc largement le seuil de rebut du béton. Le même châssis simplement déformé, sans coulée, plaide pour une zone restée en dessous.
Points de fusion : valeurs physiques des matériaux courants du bâtiment. Méthode d'encadrement usuelle en investigation après incendie.
Quatre familles de fissures, quatre significations différentes
Toutes les fissures visibles après un incendie ne racontent pas la même histoire, et les confondre conduit à surtraiter ce qui est bénin et à sous-traiter ce qui ne l'est pas. Le tri se fait sur trois critères : le tracé, la profondeur, et le moment d'apparition.
Ce que dit chaque type de fissure après un feu
Seul le faïençage de surface relève de la finition. Les trois autres familles impliquent une intervention sur la matière, et la dernière apparaît après que le dossier d'assurance a généralement été clôturé.
Typologie établie à partir des mécanismes de dégradation thermique du béton armé décrits par l'Eurocode 2 partie 1-2.
Le sinistre différé : pourquoi des fissures apparaissent des mois après
C'est la partie du dossier que personne n'anticipe. Un bâtiment incendié, nettoyé, ravalé et réoccupé peut se remettre à fissurer un an ou deux plus tard, sans nouvel événement. Le mécanisme est chimique, et il était programmé le jour du feu.
La déshydratation de la portlandite vers 450 à 500 °C produit de la chaux vive. Cette chaux ne reste pas en l'état : elle capte lentement l'humidité de l'air ambiant et se réhydrate, en augmentant de volume. Le gonflement se produit à l'intérieur d'un matériau qui a repris son service, et il crée un réseau de fissures qui ressemble à s'y méprendre à un désordre neuf. Un second mécanisme, plus lent encore, peut s'ajouter dans les zones qui ont dépassé 65 °C sans atteindre les paliers élevés : la formation différée d'ettringite, qui relève de la même logique d'expansion interne.
Chronologie d'un désordre post-incendie
L'écart entre la clôture et la réapparition est le nœud du problème. Une quittance signée sans réserve sur l'aléa différé rend la reprise du dossier nettement plus difficile, alors que la cause reste bien l'incendie initial.
Mécanismes de réhydratation de la chaux et de formation différée d'ettringite. Les délais sont des ordres de grandeur observés, pas un calendrier garanti.
La parade est simple et purement rédactionnelle : faire figurer l'aléa différé dans le rapport d'expertise initial, avec les zones concernées et le mécanisme attendu. Un document qui identifie le risque avant la clôture change la nature du débat ultérieur, ce qui renvoie à ce qui fait la valeur juridique d'un rapport d'expertise sur fissures et à la façon dont il est rédigé.
Réparer, renforcer ou déposer : où passe la frontière
La décision ne se prend pas élément par élément au jugé, mais en croisant deux entrées : la température maximale atteinte par la zone, et le rôle structurel de l'élément concerné. Une sous-face de dalle et une cloison de doublage qui ont vu la même température n'appellent pas la même réponse.
Un élément porteur suspect se sécurise avant d'être diagnostiqué, pas après
L'ordre des opérations n'est pas négociable quand un poteau ou une poutre présente une fissure traversante. On étaie, puis on diagnostique. Le coût et la prise en charge d'un étaiement de sécurité en urgence se règlent toujours mieux avant un second sinistre qu'après, et le maire dispose, si l'immeuble menace, des pouvoirs décrits par la procédure d'arrêté de péril.
Croisement température atteinte et rôle de l'élément
Une case ne se lit jamais seule. Une dalle restée sous 300 °C mais dont les armatures ont été mises à nu par un éclatement relève du traitement de la ligne inférieure, parce que l'enrobage protecteur a disparu.
Grille de synthèse construite à partir des seuils de l'Eurocode 2 partie 1-2. Elle oriente la décision, elle ne remplace pas la note de calcul de capacité résiduelle.
Ce qu'il faut exiger dans les quinze jours qui suivent
La fenêtre utile est courte. Les décombres sont évacués vite, les zones sont nettoyées, et l'essentiel des indices thermiques disparaît avec eux. Ce qui n'a pas été relevé dans les premiers jours ne sera plus relevable ensuite.
-
Interdire l'évacuation des débris métalliques avant relevé
Les châssis, les tubes, la robinetterie et les radiateurs sont les pièces à conviction thermiques du dossier. Un simple reportage photographique par pièce, avec leur état de fusion, vaut mieux que rien si l'évacuation ne peut pas attendre.
-
Photographier le béton avant lavage
Le rosissement reste visible après nettoyage, mais le contraste entre zones et la limite exacte des fronts thermiques s'estompent. Un relevé fait avant intervention permet de tracer une carte de températures par pièce.
-
Mesurer les enrobages résiduels aux endroits éclatés
C'est la donnée qui décide de la capacité résiduelle d'une dalle ou d'une poutre. Elle se relève au pied à coulisse dans les cratères, avant tout ragréage qui la rendrait indisponible.
-
Faire acter l'aléa différé par écrit
La mention doit figurer dans le rapport, pas dans un échange de courriels. Elle liste les zones ayant probablement dépassé 450 °C et annonce la possibilité d'une fissuration d'expansion ultérieure.
-
Ne pas signer de quittance pour solde de tout compte sans réserve
C'est l'acte qui referme le dossier. Une réserve écrite sur les désordres d'apparition différée préserve la possibilité de rouvrir, et ce point se joue avant signature, jamais après.
-
Choisir qui porte votre lecture technique
L'expert mandaté par la compagnie travaille pour elle, ce qui n'est pas un procès d'intention mais une réalité contractuelle. La distinction entre expert d'assuré et expert d'assurance pèse lourd dans un dossier post-incendie, où la lecture technique commande directement le montant.
Le cas des structures mixtes et des planchers bois
Tout ce qui précède vaut pour le béton armé. Les structures franciliennes anciennes, notamment dans le bâti d'avant-guerre, associent fréquemment des murs porteurs en maçonnerie, des poutrelles métalliques et un remplissage de briques ou de plâtre, quand ce n'est pas un plancher bois complet. Leur comportement au feu est différent, et parfois contre-intuitif.
L'acier nu perd environ la moitié de sa limite d'élasticité vers 550 °C, sans aucun signe visible avant la déformation, et il se déforme ensuite très vite. Le bois massif, lui, brûle en surface en formant une couche de charbon qui protège le cœur de la section : une poutre bois de forte section peut conserver une capacité portante réelle après un feu qui a ruiné une poutrelle métallique voisine. La règle de lecture s'inverse donc, et l'examen d'une poutre fissurée en bois ou en béton ne se conduit pas du tout de la même manière selon le matériau.
Trois matériaux structurels, trois comportements après un même incendie.
Béton armé
- Dégradation progressive et cumulative
- Indice visuel fiable : rosissement au-delà de 300 °C
- Le gradient protège le cœur de la section
- Risque principal : éclatement et mise à nu des aciers
- Désordres différés possibles par expansion interne
Poutrelle métallique
- Aucun indice visuel avant la déformation
- Perte d'environ la moitié de la limite d'élasticité vers 550 °C
- Section entièrement affectée, pas de gradient protecteur
- Risque principal : flèche résiduelle et perte d'appui
- Le refroidissement brutal par lance peut fragiliser davantage
Plancher bois
- Combustion en surface à vitesse connue, environ 0,7 mm par minute
- Couche de charbon isolante qui protège le cœur
- Capacité résiduelle calculable par la section saine restante
- Risque principal : assemblages métalliques et têtes de poutres en mur
- Une section forte peut survivre là où l'acier a cédé
Cette hétérogénéité explique pourquoi un même incendie produit des verdicts opposés selon l'étage et selon le lot. Elle explique aussi pourquoi les désordres post-incendie se manifestent souvent par des mouvements d'ensemble, affaissement de plancher ou descente de niveau, qui relèvent de la même grille de lecture que celle d'une maison qui s'affaisse, à ceci près que la cause est thermique et non géotechnique.
